Часть 1 Проектирование физического устройства
Для проектирования удобного хвата, который позволили бы надежно держать устройство и одновременно удобно формировать комбинации из нажатых клавиш пальцами мы обратились к опыту игровой индустрии.

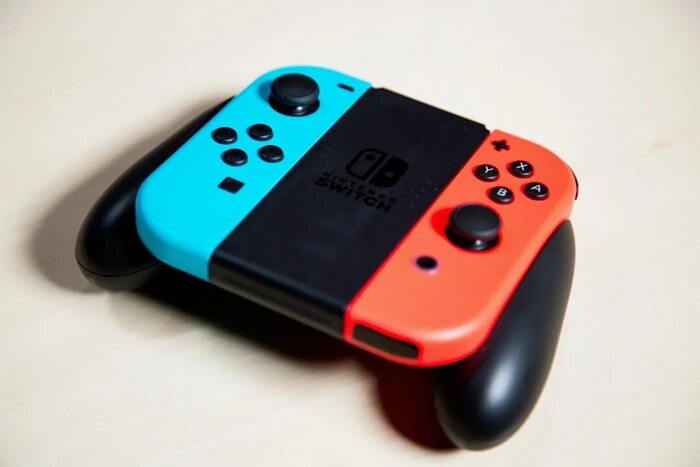

Ближе всего по форме нам показался подходит Консоль Nintendo Switch
На основании этого образа мы и начали проектирование своего корпуса.
Интересной особенностью ввода текста шрифтом Брайля является то, как при этом держится устройство, от себя экраном вводя буквы двумя руками.
или одной рукой, придерживая устройство боком.
Но, как мы понимаем, ни каких тактильных ощущений смартфон не предоставляет кроме использования вибрации при нажатии.
Учитывая эти нюансы прототип корпуса над которым еще предстоит работать обеспечивая лучший уровень эргономичность выглядит вот так.
Далее необходимо поговорить о кнопках, как о одном из самых важных элементов устройства.
Тут мы не стали "изобретать велосипед" и обратились к нашим китайским товарищам, которые на просторах известного ресурса предлагают множество вариантов модника клавиатур.
Наша кнопка состоит из 3-х основных деталей:
Kailh Choc низкопрофильный колпачок 1u белый
Механический переключатель с RGB
Механические переключатели Kailh Low Profile Choc RGB Brown White
Соединение с нашей материнской платой
Далее смоделируем корпус в OpenSCAD.
Моделирование корпуса для 3D печати
Напечатаем его и пока наши компоненты едут из поднебесной к нам в Россию приступим к проектированию электронной составляющей устройства.
Не так давно купили новый интересный 3Д принтер
Оказался очень шустрым и удобным устройством. Пока его собирал, наступил вечер, даже не успел соблюсти традицию с печатью кораблика. Ничего, запусти спокойно с телефона из дома.
На следующий день результат очень порадовал.
Следующий этап - проектирование материнской платы.
UPD:
Совсем забыл показать, какой интересный патент есть на контроллер у Nintendo.
Покажу в следующем посте.
