Так всё-таки как его подключать?
Доброго времени суток, пикабушники!

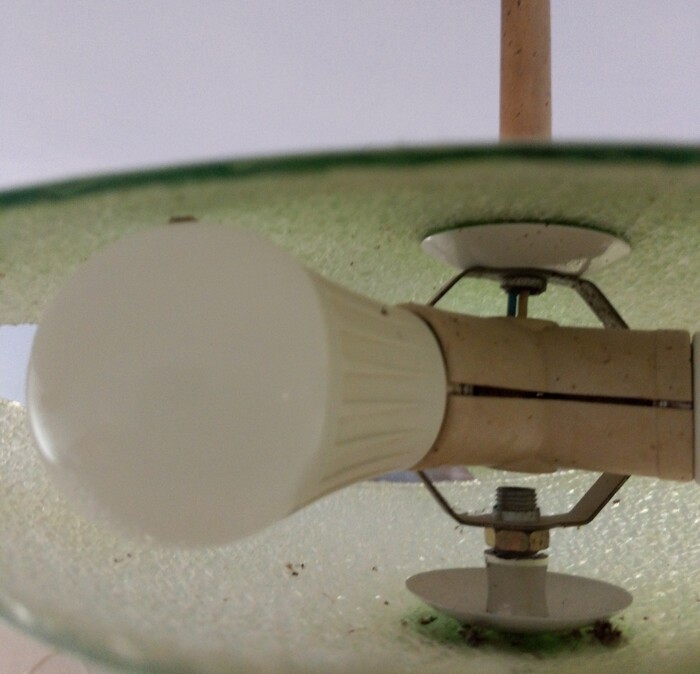

Предлагаю порассуждать вот на какую тему. Сейчас достаточно популярны светодиодные источники освещения (лампы, фонари от "блинов" до прожекторов).
Так собственно говоря - вопрос вот в чём. Согласно ПУЭ (глава 6) - "При питании осветительной сети от силовых распределительных пунктов, к которым присоединены непосредственно силовые электроприёмники, осветительная сеть подключается к вводным зажимам этих пунктов."
Но нигде (кроме пары картинок) не указана точка подведения фазы к светильнику. Хотя имеется уточнение, что "У стационарно установленных светильников винтовые токоведущие гильзы патронов для ламп с винтовыми цоколями в сетях с заземлённой нейтралью должны быть присоединены к нулевому рабочему проводнику. Если патрон имеет нетоковедущую винтовую гильзу, нулевой рабочий проводник должен присоединяться к контакту патрона, с которым соединяется винтовой цоколь лампы. "
Опять же - это относится к обычным лампам накаливания, ну или к их светодиодным аналогам.
По вышеприведённой картинке фазный провод должен приходить к выключателю. Дальше - соответственно - на контакт-пятачок патрона.
Теперь - к сути вопроса. При перетяжке проводки все провода к точкам освещения прокинуты и фазный "хвост" как и положено уходит на выключатель, через него - к светильнику. Установил я эти "блины" , включаю автоматический выключатель в щитке. И выпадаю в осадок Все 7 светильников при выключенном положении выключателей радостно светятся. Правда в половину яркости. Сначала грешил на выключатели с подсветкой. Ибо за ними есть грешок создавать миниатюрные токи утечки для работы подсветки. И через эту цепь протекает достаточный ток для частичного свечения светодиодов.
Выключатели с подсветкой были демонтированы и заменены на аналогичные. Только без подсветки. Решение вопроса с засветкой не сдвинулось ни на миллиметр.
Почесав репу углубился в изучение вопроса. Следующим шагом было решено перекинуть местами хвосты светильников. Часть из них рассчитана на прямое подключение к питающей сети, другая часть - с блоком драйвера. Но хвосты ни на тех, ни на других не промаркированы. Этот вариант не помог. Светильники продолжили весело светиться. Один даже радостно промаргивал в полную яркость примерно раз в две секунды.
Немного пораскидав мозгами и плюнув на ПУЭ (да простят меня профессиональные электрики) решил на всякий случай проверить другой вариант. А именно - поменять точку входа фазного провода в цепь освещения.
Так было сделано изначально.
Так сейчас это выглядит.
По итогу этой операции пропало тусклое свечение светильников. И всё работает как надо.
Теперь вопрос к составителям "библии" электриков - куда должна идти фазная линия от распределительной коробки? К точке освещения или в точку разрыва цепи?
Буду рад всем вашим комментариям и критике.
Но для себя я выводы сделал.
