75 постов сначала свежее
103
Igor.gsmmaster62
Igor.gsmmaster62
8 дней назад
Сообщество Ремонтёров

Сложная диагностика и ремонт андроид магнитолы Podofo.Выключается через несколько минут после старта. Не работает блютус⁠⁠

Всём привет!
Сейчас расскажу, как потратить рабочую неделю на диагностику и успешный ремонт китайской балалайки с гордым названием Podofo.
Прислали мне на ремонт китайскую магнитолку которая выключалась после запуска через несколько минут/секунд.
По описанию проблемы сложно сказать в чем дело , поэтому диагностировать удалённо и назвать стоимость ремонта невозможно, обычно на такие неисправности я говорю, что стоимость ремонта будет скорее всего от 5К , а дальше решает клиент стоит ли вообще её диагностировать или пора выкинуть.
Самые сложные неисправности -это "плавающие" которые проявляются со временем и могут вовсе не проявится столе.
Вот и в данном случае я забрал магнитолу из СДЭКа, привёз в мастерскую и просто подключив динамики и антенны включил её, ну и конечно первый час она отработала без проблем. Обычно в таких случаях я оставляю аппарат работать под нагрузкой и переодически выключаю его, давая остыть, а потом снова включаю и пытаюсь максимально "нагрузить" ее.

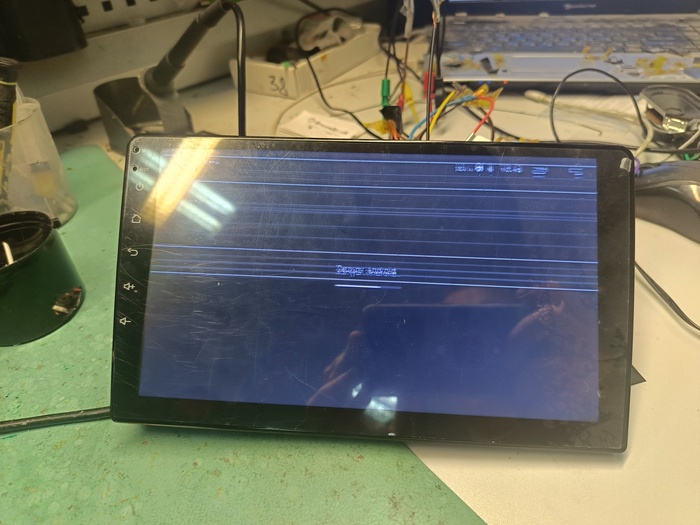

Через несколько включений я увидел это.

Сложная диагностика и ремонт андроид магнитолы Podofo.Выключается через несколько минут после старта. Не работает блютус Магнитола, Teyes, Реболлинг, Emmc, Прошивка, Поломка, Ремонт техники, Материнская плата, Длиннопост

При загрузке появилась рябь, обычно такой дефект даёт оперативка /центральный процессор и в редких случаях emmc.
Начинаю с простого -проверка emmc программатором, для этого выпаиваю её , считываю дамп , стираю /записываю и если ошибок не возникает и скорость приемлемая, то с emmc всё ок.
В продолжение нужно проверить оперативку, а сделать это можно лишь установкой заведомо исправной, в данном случае 4 микросхемы на плате по 512Мб каждая, поэтому это оставим на десерт.

Сложная диагностика и ремонт андроид магнитолы Podofo.Выключается через несколько минут после старта. Не работает блютус Магнитола, Teyes, Реболлинг, Emmc, Прошивка, Поломка, Ремонт техники, Материнская плата, Длиннопост

Две с одной стороны платы и две с другой.
Теперь дефект начал проявляться всё чаще и чаще и магнитола уже выключается не успевая загрузиться, а произошло это после проверки emmc с выпаиванием её из платы. Т. о закрадывается мысль о том, что нагрев платы усугубил его.
Поэтому сделаем тест на "отвал" процессора, а именно пошатаем его с флюсом, это задаст вектор на дальнейшие действия. Кстати забыл сказать, что когда дефект начал проявляться чаще я сделал замер основных питающих напряжений и в момент выключения они оставались в норме. Пошатав процессор плата опять запустилась и отработала почти целый день. На следующий день она снова перестала полноценно стартовать, в общем чудеса продолжались. В какой то момент крутя в руках плату, она упала у меня на стол с высоты сантиметров 50 (вот такой я рукажоп) и снова произошло чудо она включилась и работала целый день как ни в чем не бывало. Но на следующий день она снова не включилась и так прошло уже три дня.....
При этом на изгибы и другие механические воздействия плата не реагировала. Тут я решил "прошатать" микросхемы оперативки и контроллер питания, после чего плата снова включилась и работала до следующего отключения.. Я уже собрав всю волю в кулак решил, что нужно уже подкинуть микросхемы оперативки, но перед этим решил на удачу поднять контроллер питания и отреболить его, т.к неисправная оперативка обычно ведёт себя иначе.
Подняв КП и собирая старый припой паяльником с микросхемы "**** сдуло" пятак.

Сложная диагностика и ремонт андроид магнитолы Podofo.Выключается через несколько минут после старта. Не работает блютус Магнитола, Teyes, Реболлинг, Emmc, Прошивка, Поломка, Ремонт техники, Материнская плата, Длиннопост

Вот и нашёлся виновник неисправности.
Обычно пятаки отваливаются от платы, а тут явный брак микросхемы питания mt6323.
Значит меняем на новый.

Сложная диагностика и ремонт андроид магнитолы Podofo.Выключается через несколько минут после старта. Не работает блютус Магнитола, Teyes, Реболлинг, Emmc, Прошивка, Поломка, Ремонт техники, Материнская плата, Длиннопост

Магнитола снова ожила и я поставил её на стенд для проверки техники после ремонта, там обычно аппараты работают под нагрузкой у меня несколько дней, я проверяю всё функции и если всё ОК, то ремонт завершён.
Но тут вылезла еще одна неисправность, а именно не работал блютус. Телефоны не находили магнитолу, она же иногда находила но не подключалась.
А т. к это дешёвая балалайка, то блютус тут в самом процессоре Mtk и тут либо отвал, либо неисправность самого процессора..
Начинаю конечно с ребола.

Сложная диагностика и ремонт андроид магнитолы Podofo.Выключается через несколько минут после старта. Не работает блютус Магнитола, Teyes, Реболлинг, Emmc, Прошивка, Поломка, Ремонт техники, Материнская плата, Длиннопост

Сильно сложного тут нет, делаю универсальным трафаретом и пастой. Усаживаю с нижним подогревом.
Ну и снова проверка всех функций, блютус заработал, остальные функции в порядке.

Сложная диагностика и ремонт андроид магнитолы Podofo.Выключается через несколько минут после старта. Не работает блютус Магнитола, Teyes, Реболлинг, Emmc, Прошивка, Поломка, Ремонт техники, Материнская плата, Длиннопост

Вот такой получился ремонт который затянулся почти на неделю из-за трудоёмкой диагностики неисправности.
По итогу сказав клиенту перед приёмкой ,что ремонт будет в районе 5-6к (т.к ремонтировать такую балалайку дороже уже нет никакого смысла) я взял за ремонт 5.5К , но потратив очень много времени.
Всех кто дочитал до конца благодарю за внимание!
Ну а кому нужен ремонт магнитолы ссылка для связи со мной в моём профиле Пикабу. (Ссылка на Авито, чтобы вы могли почитать отзывы о моей работе).

Показать полностью 6
[моё] Магнитола Teyes Реболлинг Emmc Прошивка Поломка Ремонт техники Материнская плата Длиннопост
23
114
Igor.gsmmaster62
Igor.gsmmaster62
1 месяц назад
Сообщество Ремонтёров

Teyes CC3 3/32 , тормоза и зависания Яндекс Навигатора. Ремонт и увеличение памяти до 8/128Гб⁠⁠

Всём привет, давно не писал про магнитолы. В данном посте опишу банальную неисправность и вариант её решения без покупки новой магнитолы.
Имеем Teyes CC3 3/32Гб которая у моего клиента стала вылетать из Яндекс навигатора и периодически перезагружаться.
Вариантов ннеисправности тут не много :emmc, оперативка, процессор, ну и прошивка (но клиент уже многократно её прошивал/сбрасывал самостоятельно).
Еще в переписке человек сразу хотел увеличить память с 3/32 Гб до максимальных 8/128Гб.Таким образом после моих манипуляций мы получим уникальную версию магнитолы, которой нет у самого производителя, официально максимальная версия 6/128Гб.
Для начала после получения посылки включаем магнитолу и проверяем всё функции, чтобы потом не было спорных ситуаций..

Teyes CC3 3/32 , тормоза и зависания Яндекс Навигатора. Ремонт и увеличение памяти до 8/128Гб Teyes, Материнская плата, Реболлинг, Emmc, Замена Emmc, Оперативная память, Поломка, Магнитола, Длиннопост

После этого я обычно стараюсь перед любой манипуляцией слить родной на флешку (т.к если у emmc большой износ, то после нагрева и демонтажа, могут быть проблемы с вычитыванием ключей процессора).

Teyes CC3 3/32 , тормоза и зависания Яндекс Навигатора. Ремонт и увеличение памяти до 8/128Гб Teyes, Материнская плата, Реболлинг, Emmc, Замена Emmc, Оперативная память, Поломка, Магнитола, Длиннопост

Когда есть родной дамп, можно спокойно работать.
Для начала устанавливаем новую оперативку на 8 Гб.

Teyes CC3 3/32 , тормоза и зависания Яндекс Навигатора. Ремонт и увеличение памяти до 8/128Гб Teyes, Материнская плата, Реболлинг, Emmc, Замена Emmc, Оперативная память, Поломка, Магнитола, Длиннопост

Теперь можно запустить и проверить, что всё ОК!

Teyes CC3 3/32 , тормоза и зависания Яндекс Навигатора. Ремонт и увеличение памяти до 8/128Гб Teyes, Материнская плата, Реболлинг, Emmc, Замена Emmc, Оперативная память, Поломка, Магнитола, Длиннопост

А теперь осталось снять старую emmc forese, которая оказалась с износом в 20% , должна ещё работать, но могут возникать проблемы...
И после вычитывания дампа программатором после второго детекта они и начались...

Teyes CC3 3/32 , тормоза и зависания Яндекс Навигатора. Ремонт и увеличение памяти до 8/128Гб Teyes, Материнская плата, Реболлинг, Emmc, Замена Emmc, Оперативная память, Поломка, Магнитола, Длиннопост

Программатор уже намекает, что emmc пора выкидывать...
Еще один детект и forese совсем сдаётся!

Teyes CC3 3/32 , тормоза и зависания Яндекс Навигатора. Ремонт и увеличение памяти до 8/128Гб Teyes, Материнская плата, Реболлинг, Emmc, Замена Emmc, Оперативная память, Поломка, Магнитола, Длиннопост

Ну и ладно, она нам уже не нужна, всё что нам нужно это родные ключи процессора и любой рабочий дамп.
Записываем рабочий дамп в новую микросхему и меняем разделы с ключами на родные.

Teyes CC3 3/32 , тормоза и зависания Яндекс Навигатора. Ремонт и увеличение памяти до 8/128Гб Teyes, Материнская плата, Реболлинг, Emmc, Замена Emmc, Оперативная память, Поломка, Магнитола, Длиннопост
Teyes CC3 3/32 , тормоза и зависания Яндекс Навигатора. Ремонт и увеличение памяти до 8/128Гб Teyes, Материнская плата, Реболлинг, Emmc, Замена Emmc, Оперативная память, Поломка, Магнитола, Длиннопост

После чего собираем, включаем.

Teyes CC3 3/32 , тормоза и зависания Яндекс Навигатора. Ремонт и увеличение памяти до 8/128Гб Teyes, Материнская плата, Реболлинг, Emmc, Замена Emmc, Оперативная память, Поломка, Магнитола, Длиннопост

Магнитола вернулась к корням и на Китайском намекает нам, что её новый серийный номер (который сгенерировался после замены emmc ) не имеет активации на серверах Teyes. Вариантов два :клиент самостоятельно с номером заказа обращается в китайскую тех. поддержку и там активирует её, вариант второй платная прошивка с активацией на сторонних серверах. Клиент выбирает второй вариант, добавляем к цене ремонта 1000р , покупаем прошивку у автора и прошиваем.

Teyes CC3 3/32 , тормоза и зависания Яндекс Навигатора. Ремонт и увеличение памяти до 8/128Гб Teyes, Материнская плата, Реболлинг, Emmc, Замена Emmc, Оперативная память, Поломка, Магнитола, Длиннопост

Активируем и пользуемся!

Teyes CC3 3/32 , тормоза и зависания Яндекс Навигатора. Ремонт и увеличение памяти до 8/128Гб Teyes, Материнская плата, Реболлинг, Emmc, Замена Emmc, Оперативная память, Поломка, Магнитола, Длиннопост

Проверяем магнитолу и отправляем клиенту, спустя несколько недель получаем обратную связь!

Teyes CC3 3/32 , тормоза и зависания Яндекс Навигатора. Ремонт и увеличение памяти до 8/128Гб Teyes, Материнская плата, Реболлинг, Emmc, Замена Emmc, Оперативная память, Поломка, Магнитола, Длиннопост

В итоге ускорили CC3 до скорости пули! Всё летает, всё работает и это вышло дешевле покупки новой магнитолы 8/128Гб.
Спасибо за внимание!
По вопросам ремонта Андроид магнитол контакт для связи со мной в моём профиле Пикабу!

Показать полностью 12
[моё] Teyes Материнская плата Реболлинг Emmc Замена Emmc Оперативная память Поломка Магнитола Длиннопост
38
82
monobogdan
monobogdan
Посты о ремонте и моддинге ретрогаджетов.
TECHNO BROTHER
3 месяца назад

Пикабу, доброе утро⁠⁠

Я тут оживил интереснейший QWERTY-смартфон от Samsung - Galaxy Y Pro. У аппарата была полумертвая eMMC и он валялся в бутлупе, я перенес систему на MicroSD и полностью восстановил смартфонный функционал (включая звонки). Помимо форм-фактора, смартфон интересен своим процессором - Broadcom BCM21553, близкий родственник процессора первой Raspberry Pi. Сейчас пойду спать, а днем уже буду готовить видос и писать подробную статью о процессе дриставрации - быть может и у вас лежит подобный аппарат в бутлупе и вы захотите его поднять)

Пикабу, доброе утро Опрос, Телефон, Смартфон, Подарки, Донат, Ремонт, Реставрация, Мобильные телефоны, Покупка, Ремонт телефона, Emmc, Samsung
?
Всего голосов:
Показать полностью 1 1
[моё] Опрос Телефон Смартфон Подарки Донат Ремонт Реставрация Мобильные телефоны Покупка Ремонт телефона Emmc Samsung
25

Продвиньте ваш пост

Перейти
Партнёрский материал Реклама
specials
specials

Нужно больше внимания к постам? Есть способ!⁠⁠

Иногда даже самый интересный материал теряется в потоке новых записей. Если ваш пост остался незамеченным, измените ситуацию. Для этого на Пикабу есть продвижение.

Все просто: оставьте заявку в форме, добавьте ссылку на пост и выберите подходящий бюджет. Все. Ваш пост покажут во всех лентах на специальных позициях. Ну а вы получите дополнительную аудиторию и отклик пользователей.

Продвинуть пост

Продвижение Посты на Пикабу Текст
55
STEPSERVICE
STEPSERVICE
5 месяцев назад
Сообщество Ремонтёров

Внутрисхемное подключение к микросхеме emmc, часть 2⁠⁠

Продолжение. Имеется телевизор Hi, куда я уже переставлял плату от телевизора Hartens HTM-32HDR11B-S2. Свежая плата, на неё толком даже прошивок нету для emmc, не то что распиновки для внутрисхемного подключения. Исправим!

Модель платы: KV9256-A43 V1.2

Фото платы.

Внутрисхемное подключение к микросхеме emmc, часть 2 Ремонт телевизоров, Emmc, Замена Emmc, Флешки, Подключение, Качество, Добросовестность, Длиннопост

Стоит прикольная флешка, такого производителя вижу впервые. Может подвальный Китай, может фирменный, не могу сказать точно про качество такой флешки, ни разу не сталкивался(флешка на 8 гигов).

Внутрисхемное подключение к микросхеме emmc, часть 2 Ремонт телевизоров, Emmc, Замена Emmc, Флешки, Подключение, Качество, Добросовестность, Длиннопост

Выпаиваем, зачищаем посадочное место, накатываем шары, делаем распиновку.

Внутрисхемное подключение к микросхеме emmc, часть 2 Ремонт телевизоров, Emmc, Замена Emmc, Флешки, Подключение, Качество, Добросовестность, Длиннопост
Внутрисхемное подключение к микросхеме emmc, часть 2 Ремонт телевизоров, Emmc, Замена Emmc, Флешки, Подключение, Качество, Добросовестность, Длиннопост
Внутрисхемное подключение к микросхеме emmc, часть 2 Ремонт телевизоров, Emmc, Замена Emmc, Флешки, Подключение, Качество, Добросовестность, Длиннопост

Дальше подцепляемся программатором для считывания прошивки. Считалось за 7 минут, прекрасная экономия времени, вместо 20 минут по 1бит режиме(а если учесть ещё тот момент, что нужно записать флешку, то туда можно целых 40-60 минут учесть при 1бит режиме).

Внутрисхемное подключение к микросхеме emmc, часть 2 Ремонт телевизоров, Emmc, Замена Emmc, Флешки, Подключение, Качество, Добросовестность, Длиннопост
Внутрисхемное подключение к микросхеме emmc, часть 2 Ремонт телевизоров, Emmc, Замена Emmc, Флешки, Подключение, Качество, Добросовестность, Длиннопост

Отпаиваемся, очищаем место, как с завода, только паяльной маской залить не помешало бы(денег нету на нее пока))) ).

Внутрисхемное подключение к микросхеме emmc, часть 2 Ремонт телевизоров, Emmc, Замена Emmc, Флешки, Подключение, Качество, Добросовестность, Длиннопост
Внутрисхемное подключение к микросхеме emmc, часть 2 Ремонт телевизоров, Emmc, Замена Emmc, Флешки, Подключение, Качество, Добросовестность, Длиннопост

Собираем плату в изначальное состояние - припаиваем радиатор на свое место, приводим плату в порядок, при этом не забывая поставить изоляцию под блок питания.

Внутрисхемное подключение к микросхеме emmc, часть 2 Ремонт телевизоров, Emmc, Замена Emmc, Флешки, Подключение, Качество, Добросовестность, Длиннопост

Ну и финальная проверка телевизора на включение и что мы его не добили :)

Следующий пациент - DEXP 32HHS1 с материнской платой, которая имеет следующий партномер:
TP.SK516S.PB802

Эта плата была переставлена в телевизор Asano.

Внутрисхемное подключение к микросхеме emmc, часть 2 Ремонт телевизоров, Emmc, Замена Emmc, Флешки, Подключение, Качество, Добросовестность, Длиннопост

Флешка стоит на 8 гигов.

Внутрисхемное подключение к микросхеме emmc, часть 2 Ремонт телевизоров, Emmc, Замена Emmc, Флешки, Подключение, Качество, Добросовестность, Длиннопост

Снимаем, делаем точки подключения.

Внутрисхемное подключение к микросхеме emmc, часть 2 Ремонт телевизоров, Emmc, Замена Emmc, Флешки, Подключение, Качество, Добросовестность, Длиннопост

Как я к этим точкам подпаивался, это не передать словами. Расстояние маленькое, всё кучно, но запаялся.

Берём ставим микросхему назад, убирая все следы флюса.

Внутрисхемное подключение к микросхеме emmc, часть 2 Ремонт телевизоров, Emmc, Замена Emmc, Флешки, Подключение, Качество, Добросовестность, Длиннопост

Подпаиваемся к программатору для считывания прошивки и для проверки правильности моей распиновки.

Внутрисхемное подключение к микросхеме emmc, часть 2 Ремонт телевизоров, Emmc, Замена Emmc, Флешки, Подключение, Качество, Добросовестность, Длиннопост

Сделали полный бэкап за 6 минут.

Внутрисхемное подключение к микросхеме emmc, часть 2 Ремонт телевизоров, Emmc, Замена Emmc, Флешки, Подключение, Качество, Добросовестность, Длиннопост

Приводим место в порядок, отмываем всю грязь и разводы, после себя оставляем чистоту.

Внутрисхемное подключение к микросхеме emmc, часть 2 Ремонт телевизоров, Emmc, Замена Emmc, Флешки, Подключение, Качество, Добросовестность, Длиннопост

Припаиваем радиатор, и идём проверять телевизор на работоспособность. Скажу сразу - фото свежие, сделаны сразу после того, как я считал прошивки с телевизоров.

Внутрисхемное подключение к микросхеме emmc, часть 2 Ремонт телевизоров, Emmc, Замена Emmc, Флешки, Подключение, Качество, Добросовестность, Длиннопост

Всем спасибо, прошивки на эти модели под эти платы постараюсь выложить как можно скорее, возможно завтра выложу, сможете найти их по партномерам на сайте remont-aud.

Показать полностью 18
[моё] Ремонт телевизоров Emmc Замена Emmc Флешки Подключение Качество Добросовестность Длиннопост
17
68
STEPSERVICE
STEPSERVICE
5 месяцев назад
Сообщество Ремонтёров

Внутрисхемное подключение к микросхеме emmc, часть 1⁠⁠

Здравствуйте. Хочу вам рассказать о подключении к микросхеме emmc в телевизорах не выпаивая её. К сожалению так бывает что на свежие телевизоры нету внутрисхемного подключения, то есть распиновка ISP, где подключаются VCC, VCCQ, GND, CMD, CLK, D0 (реже D1, D2, D3 - сегодня о них и пойдёт речь).

Имеем на руках 4 платы свежих, на которые нету никаких распиновок. В этом нам поможет замечательная схемка, которую можно найти в интернете.

Внутрисхемное подключение к микросхеме emmc, часть 1 Добросовестность, Качество, Ремонт техники, Подключение, Флешки, Emmc, Замена Emmc, Ремонт телевизоров, Длиннопост

Абсолютно неважно с какого даташита вы её возьмёте, так как такая распиновка она одинаковая на все микросхемы в корпусе BGA153/169.

Имеем телевизор TCL 43P745, партномер платы(их на самом деле 2шт):
1) TD.RT2851MT.782 (T)
2) 40-R51MPH-MAB2HG-C

На этот телевизор с такими партномерами нету прошивок, а тем более подключения по ISP. Будем исправлять этот момент.

Имеем плату такую с этого телевизора.

Внутрисхемное подключение к микросхеме emmc, часть 1 Добросовестность, Качество, Ремонт техники, Подключение, Флешки, Emmc, Замена Emmc, Ремонт телевизоров, Длиннопост

Кладём её на нижний подогрев, в моем случае это идёт сепаратор от телефонов, который максимум может разогреваться до 120гр.(Этой температуры вполне себе хватает для того что бы прогреть плату, снять флешку, при этом не угробив её - спойлер, на этом телевизоре уже была флешка, которая уходила в мир иной).

Внутрисхемное подключение к микросхеме emmc, часть 1 Добросовестность, Качество, Ремонт техники, Подключение, Флешки, Emmc, Замена Emmc, Ремонт телевизоров, Длиннопост

Снимаем флешку, зачищаем посадочное место под нее пока плата горячая, что бы не оторвать пятаки под ней.

Внутрисхемное подключение к микросхеме emmc, часть 1 Добросовестность, Качество, Ремонт техники, Подключение, Флешки, Emmc, Замена Emmc, Ремонт телевизоров, Длиннопост

Очищаем флешку от старых шаров, залуживаем, протираем салфеткой с растворителем.

Внутрисхемное подключение к микросхеме emmc, часть 1 Добросовестность, Качество, Ремонт техники, Подключение, Флешки, Emmc, Замена Emmc, Ремонт телевизоров, Длиннопост
Внутрисхемное подключение к микросхеме emmc, часть 1 Добросовестность, Качество, Ремонт техники, Подключение, Флешки, Emmc, Замена Emmc, Ремонт телевизоров, Длиннопост

Дальше имея на руках схему распиновки еммс шарами вниз, начинаем вызванивать и высматривать точки подключения по isp для подключения микросхемы в режиме 4бит. После 10 минут рисования в paint и методом прозвонки у меня получилось вот это.

Внутрисхемное подключение к микросхеме emmc, часть 1 Добросовестность, Качество, Ремонт техники, Подключение, Флешки, Emmc, Замена Emmc, Ремонт телевизоров, Длиннопост

Дальше ошариваем микросхему и припаиваем её на плату, предварительно нанеся флюс тонким слоем, иначе она будет плыть из-за того, что флюса слишком много и ничего не получиться.

Внутрисхемное подключение к микросхеме emmc, часть 1 Добросовестность, Качество, Ремонт техники, Подключение, Флешки, Emmc, Замена Emmc, Ремонт телевизоров, Длиннопост
Внутрисхемное подключение к микросхеме emmc, часть 1 Добросовестность, Качество, Ремонт техники, Подключение, Флешки, Emmc, Замена Emmc, Ремонт телевизоров, Длиннопост
Внутрисхемное подключение к микросхеме emmc, часть 1 Добросовестность, Качество, Ремонт техники, Подключение, Флешки, Emmc, Замена Emmc, Ремонт телевизоров, Длиннопост

Зачищаем дорожки, которые идут по линии данных, надо это делать очень аккуратно, потому что их можно повредить, перерезать, или зачистить то, что не нужно зачищать. И припаиваем тонкие проводки мгтф согласно распиновке, которую мы сделали ранее.

Внутрисхемное подключение к микросхеме emmc, часть 1 Добросовестность, Качество, Ремонт техники, Подключение, Флешки, Emmc, Замена Emmc, Ремонт телевизоров, Длиннопост

Дальше подключаемся программатором UFPI к флешке и пытаемся считать с нее прошивку.

Внутрисхемное подключение к микросхеме emmc, часть 1 Добросовестность, Качество, Ремонт техники, Подключение, Флешки, Emmc, Замена Emmc, Ремонт телевизоров, Длиннопост
Внутрисхемное подключение к микросхеме emmc, часть 1 Добросовестность, Качество, Ремонт техники, Подключение, Флешки, Emmc, Замена Emmc, Ремонт телевизоров, Длиннопост

К сожалению пошли ошибки в процессе полного бэкапа микросхемы. Всё из-за того, что слишком большая частота(52мгц) для самой микросхемы оказались неподъемными, так как микросхема уже по тихоньку отходит в мир иной. Понижаем частоту до 30мгц и пробуем считать прошивку.

Внутрисхемное подключение к микросхеме emmc, часть 1 Добросовестность, Качество, Ремонт техники, Подключение, Флешки, Emmc, Замена Emmc, Ремонт телевизоров, Длиннопост

За весь период всего 5 ошибок, хотя при 52мгц ошибок было гораздо больше, я просто их не сфотал. Сохраняем прошивку на комп, и идём дальше.

Есть телевизор свежий SBER SDX-32F2139 с материнской платой, которая имеет 2 партномера:
1) EL.AM950-FG48
2) TP.T950D4.PB766 (T)

Вот её фото

Внутрисхемное подключение к микросхеме emmc, часть 1 Добросовестность, Качество, Ремонт техники, Подключение, Флешки, Emmc, Замена Emmc, Ремонт телевизоров, Длиннопост

Снимаем флешку, зачищаем посадочное место, вызваниваем точки подключения по внутрисхемному подключению.

Внутрисхемное подключение к микросхеме emmc, часть 1 Добросовестность, Качество, Ремонт техники, Подключение, Флешки, Emmc, Замена Emmc, Ремонт телевизоров, Длиннопост

Накатываем флешку с помощью хорошей BGA пасты Relife, оснастки для BGA пайки, и хорошего 3D трафарета от QianLi.

Внутрисхемное подключение к микросхеме emmc, часть 1 Добросовестность, Качество, Ремонт техники, Подключение, Флешки, Emmc, Замена Emmc, Ремонт телевизоров, Длиннопост
Внутрисхемное подключение к микросхеме emmc, часть 1 Добросовестность, Качество, Ремонт техники, Подключение, Флешки, Emmc, Замена Emmc, Ремонт телевизоров, Длиннопост
Внутрисхемное подключение к микросхеме emmc, часть 1 Добросовестность, Качество, Ремонт техники, Подключение, Флешки, Emmc, Замена Emmc, Ремонт телевизоров, Длиннопост
Внутрисхемное подключение к микросхеме emmc, часть 1 Добросовестность, Качество, Ремонт техники, Подключение, Флешки, Emmc, Замена Emmc, Ремонт телевизоров, Длиннопост

Мистер флешка отреболлена и готова к установке. Ставим её.

Внутрисхемное подключение к микросхеме emmc, часть 1 Добросовестность, Качество, Ремонт техники, Подключение, Флешки, Emmc, Замена Emmc, Ремонт телевизоров, Длиннопост

Флешка припаяна, дальше к программатору.

Внутрисхемное подключение к микросхеме emmc, часть 1 Добросовестность, Качество, Ремонт техники, Подключение, Флешки, Emmc, Замена Emmc, Ремонт телевизоров, Длиннопост
Внутрисхемное подключение к микросхеме emmc, часть 1 Добросовестность, Качество, Ремонт техники, Подключение, Флешки, Emmc, Замена Emmc, Ремонт телевизоров, Длиннопост

Считываем с нее прошивку, сохраняем полный бэкап данных. Эта флешка живая полностью, считывается нормально без потерь данных и на нормальной частоте(на фото видно что я вручную выставил частоту 45мгц, хотя она может и 52мгц держать, это не суть важно).

Внутрисхемное подключение к микросхеме emmc, часть 1 Добросовестность, Качество, Ремонт техники, Подключение, Флешки, Emmc, Замена Emmc, Ремонт телевизоров, Длиннопост

Флешка считывается, нормально сохраняется без ошибок по CRC. А значит что мы всё сделали правильно, работает в 4бит режиме, что очень положительно сказывается на скорости чтения(либо в 1бит режиме скорость будет примерно до 2МиБ/сек, либо 20МиБ/сек - а всего дополнительно надо допаять 3 проводка).

В следующем посте расскажу, как я считал прошивки со своих телевизоров, которые я делал на продажу(где я тоже делал точки для внутрисхемного подключения). В целом эта информация будет полезна всем пользователям, которые читают это сообщество для саморазвития , и для тех кто в будущем(когда эти телевизоры полетят), смогут подключиться к микросхеме не выпаивая её, и прошить моими прошивками, которые будут выложены на remont-aud(скоро выложу, возможно завтра). А пока всё! Всем спасибо, пошел писать второй пост)

P.S. - все остатки жизнедеятельности(флюс и так далее), я с плат всех убрал начисто, что аж палец не прилипает. Эти платы чисто так, потренироваться(по крайней мере первая плата от TCL, давно BGA не паял, а со второй я уже максимально адекватно относился, так как при возможности я с этой платой соберу телевизор какой нибудь на продажу).

Показать полностью 24
[моё] Добросовестность Качество Ремонт техники Подключение Флешки Emmc Замена Emmc Ремонт телевизоров Длиннопост
32
115
Igor.gsmmaster62
Igor.gsmmaster62
5 месяцев назад
Сообщество Ремонтёров

Последствия неудачной чиповки и прошивки Nintendo Switch Lite, Oled. Ремонт и восстановление работоспособности⁠⁠

Всём привет, сегодня хочу рассказать про ремонт игровых консолей Nintendo Switch.
Занимаюсь ремонтом Nintendo я довольно плотно уже года 4 и за это время много консолей прошло через мои руки, а сегодня хочу рассказать про самые частые проблемы и их решения.
Сама по себе консоль достаточно надёжная (всё её ревизии) и заводской брак встречается редко, а неисправности обычно вызваны некомпетентным вмешательством. Частое из них это либо попытка самостоятельной установки чипа, либо установка его людьми которые не совсем понимают что и для чего они делают, но уже как правило за небольшую плату.
Вот Nintendo Switch lite, не включилась после установки мод чипа...

Последствия неудачной чиповки и прошивки Nintendo Switch Lite, Oled. Ремонт и восстановление работоспособности Реболлинг, Поломка, Nintendo Switch, Прошивка, Чиповка, Материнская плата, Ремонт, Ремонт техники, Emmc, Длиннопост

Вырвали разъем вместе с дорожками, сломали разъем тачскрина и зачем то выломали большую часть экрана процессора.

Последствия неудачной чиповки и прошивки Nintendo Switch Lite, Oled. Ремонт и восстановление работоспособности Реболлинг, Поломка, Nintendo Switch, Прошивка, Чиповка, Материнская плата, Ремонт, Ремонт техники, Emmc, Длиннопост

Да так, что повредили пайку микросхемы питания процессора.
И после запайки разъемов и восстановления дорожек консоль показала фигу синий экран, поэтому пришлось заменить и её.

Последствия неудачной чиповки и прошивки Nintendo Switch Lite, Oled. Ремонт и восстановление работоспособности Реболлинг, Поломка, Nintendo Switch, Прошивка, Чиповка, Материнская плата, Ремонт, Ремонт техники, Emmc, Длиннопост
Последствия неудачной чиповки и прошивки Nintendo Switch Lite, Oled. Ремонт и восстановление работоспособности Реболлинг, Поломка, Nintendo Switch, Прошивка, Чиповка, Материнская плата, Ремонт, Ремонт техники, Emmc, Длиннопост
Последствия неудачной чиповки и прошивки Nintendo Switch Lite, Oled. Ремонт и восстановление работоспособности Реболлинг, Поломка, Nintendo Switch, Прошивка, Чиповка, Материнская плата, Ремонт, Ремонт техники, Emmc, Длиннопост

После восстановления всего этого всё запело, заплясало.
Следующей будет Nintendo Switch Oled , по ней снял отдельный ролик на ютуб, но пока нет времени склеить и загрузить.
Тут тоже какой то затейник раскурочил новую консоль, взял немного денег и выдал консоль в состоянии кирпича.

Последствия неудачной чиповки и прошивки Nintendo Switch Lite, Oled. Ремонт и восстановление работоспособности Реболлинг, Поломка, Nintendo Switch, Прошивка, Чиповка, Материнская плата, Ремонт, Ремонт техники, Emmc, Длиннопост

Ну а че? Сила есть, ума не нужно! Подсовывали шлейф под emmc итогом этого стали пятаки превратившиеся в один большой пятак, я отреболил emmc , попутно проверил её работоспособность программатором Z3X. После чего выяснилось, что это только начало ремонта.
Ну хоть процессор жив и на том спасибо

Последствия неудачной чиповки и прошивки Nintendo Switch Lite, Oled. Ремонт и восстановление работоспособности Реболлинг, Поломка, Nintendo Switch, Прошивка, Чиповка, Материнская плата, Ремонт, Ремонт техники, Emmc, Длиннопост

Заменил контроллер питания, который упал в КЗ.

Последствия неудачной чиповки и прошивки Nintendo Switch Lite, Oled. Ремонт и восстановление работоспособности Реболлинг, Поломка, Nintendo Switch, Прошивка, Чиповка, Материнская плата, Ремонт, Ремонт техники, Emmc, Длиннопост

После чего консоль включилась и из видимых проблем осталось лишь заменить раскуроченный разъем подключения шлейфа кнопок.

Последствия неудачной чиповки и прошивки Nintendo Switch Lite, Oled. Ремонт и восстановление работоспособности Реболлинг, Поломка, Nintendo Switch, Прошивка, Чиповка, Материнская плата, Ремонт, Ремонт техники, Emmc, Длиннопост

Но теперь выяснилось, что этого будет не достаточно для окончания ремонта, консоль исправно работала, но после полного выключения через несколько десятков секунд могла на полную включить вентилятор охлаждения..
Начал оопять рассматривать плату в микроскоп и увидел скол на микросхеме dc-dc , как раз она управляет вентилятором.

Последствия неудачной чиповки и прошивки Nintendo Switch Lite, Oled. Ремонт и восстановление работоспособности Реболлинг, Поломка, Nintendo Switch, Прошивка, Чиповка, Материнская плата, Ремонт, Ремонт техники, Emmc, Длиннопост

Меняем и её.

Последствия неудачной чиповки и прошивки Nintendo Switch Lite, Oled. Ремонт и восстановление работоспособности Реболлинг, Поломка, Nintendo Switch, Прошивка, Чиповка, Материнская плата, Ремонт, Ремонт техники, Emmc, Длиннопост

Теперь всё заколосилось.
Вот её размер на фоне сим карты.

Последствия неудачной чиповки и прошивки Nintendo Switch Lite, Oled. Ремонт и восстановление работоспособности Реболлинг, Поломка, Nintendo Switch, Прошивка, Чиповка, Материнская плата, Ремонт, Ремонт техники, Emmc, Длиннопост

А для понимания отчаянности ребят которые пытались чиповать эту консоль покажу фото одной из точек пайки.

Последствия неудачной чиповки и прошивки Nintendo Switch Lite, Oled. Ремонт и восстановление работоспособности Реболлинг, Поломка, Nintendo Switch, Прошивка, Чиповка, Материнская плата, Ремонт, Ремонт техники, Emmc, Длиннопост

Фото тут плохо передаёт, но чудом не оторвали дорожку, тут удача была на их стороне, вокруг дорожки и пятака паяльником сделали почти кратер в тестолите.
После всех восстановительных работ,консоль включилась и закрутила вентилятором как нужно...

Последствия неудачной чиповки и прошивки Nintendo Switch Lite, Oled. Ремонт и восстановление работоспособности Реболлинг, Поломка, Nintendo Switch, Прошивка, Чиповка, Материнская плата, Ремонт, Ремонт техники, Emmc, Длиннопост
Последствия неудачной чиповки и прошивки Nintendo Switch Lite, Oled. Ремонт и восстановление работоспособности Реболлинг, Поломка, Nintendo Switch, Прошивка, Чиповка, Материнская плата, Ремонт, Ремонт техники, Emmc, Длиннопост

Вообщем ребята доверяйте свою технику профессионалам, так выходит дешевле в конечном счёте , ну а тем кто так делает я скажу ломайте ещё, чем больше сломаете вы, тем больше заработаю я)
Спасибо за внимание!
А по вопросам ремонта консолей Nintendo Switch контакт для связи со мной в моём профиле Пикабу (ссылка на авито).

Показать полностью 15
[моё] Реболлинг Поломка Nintendo Switch Прошивка Чиповка Материнская плата Ремонт Ремонт техники Emmc Длиннопост
24
103
Igor.gsmmaster62
Igor.gsmmaster62
7 месяцев назад
Сообщество Ремонтёров

Андроид магнитола TS10 UIS7862, не включается ,не загружается ,зависает на заставке.Ремонт ,апгрейд⁠⁠

Всем привет!

Имеем магнитолу TS10 ,которая перестала включаться ,зависает на заставке либо совсем нет изображения ,только подсветка.Мои читатели наверное сейчас скажут "опять он будет рассказывать про замену EMMC памяти за овер дохрена денег".

Андроид магнитола TS10 UIS7862, не включается ,не загружается ,зависает на заставке.Ремонт ,апгрейд Материнская плата, Ремонт техники, Поломка, Реболлинг, Emmc, Оперативная память, Проверка ОЗУ, Магнитола, Пайка, Bga, Android, Длиннопост

Вот так примерно выглядит неисправность ,надпись андроид и ничего более ,после нажатия кнопки reset может вообще и ее не показать.

Как и положено в таких устройствах ,чипы памяти стоят из ближайшего подвала,уже не помню какой именно стоял тут ,вроде бы SCY ,но это не точно ..

Начать можно сделав wipe data с помощью файлика который записан на usb флешку,но если бы это помогло, то не было бы этого поста.

Казалось бы, дело как обычно в микросхеме ПЗУ ,но после проверки ее программатором она хоть и оказалась хромой но еще живой!

И тут остается не очень то много вариантов развития событий ,либо неисправен процессор и тогда про ремонт можно позабыть (и не потому что его сложно поменять и т.д ,а дело в том,что менять его нужно именно на донорский с той-же платформы и к нему нужны ключи ,которые хранятся в EMMC ,соответственно нужен донорский процессор +хотя бы полуживая emmc из которой еще можно вытянуть ключи .И такой комплект к сожалению не найти днем с огнем.)

Либо неисправна микросхема ОЗУ ,которую проверить достаточно проблематично (в условиях сервиса условно невозможно),можно конечно собрать стенд из платы магнитолы ,заказать сокет у китайцев под BGA 200 и пытаться косвенно определять их работоспособность ,но оно того не стоит...Проще говоря легче подкинуть исправную/новую микросхему ,вместе с реболом ее на свинец это займет не более 10 минут времени.

Андроид магнитола TS10 UIS7862, не включается ,не загружается ,зависает на заставке.Ремонт ,апгрейд Материнская плата, Ремонт техники, Поломка, Реболлинг, Emmc, Оперативная память, Проверка ОЗУ, Магнитола, Пайка, Bga, Android, Длиннопост

Примерно вот так это выглядит .

Андроид магнитола TS10 UIS7862, не включается ,не загружается ,зависает на заставке.Ремонт ,апгрейд Материнская плата, Ремонт техники, Поломка, Реболлинг, Emmc, Оперативная память, Проверка ОЗУ, Магнитола, Пайка, Bga, Android, Длиннопост

Итого магнитола ожила.

Андроид магнитола TS10 UIS7862, не включается ,не загружается ,зависает на заставке.Ремонт ,апгрейд Материнская плата, Ремонт техники, Поломка, Реболлинг, Emmc, Оперативная память, Проверка ОЗУ, Магнитола, Пайка, Bga, Android, Длиннопост

Ремонта уже на 6500р. И это по ценам на чипы которые были куплены уже давно.

Вот актуальный ценничек на чип ОЗУ на 4ГБ.

Андроид магнитола TS10 UIS7862, не включается ,не загружается ,зависает на заставке.Ремонт ,апгрейд Материнская плата, Ремонт техники, Поломка, Реболлинг, Emmc, Оперативная память, Проверка ОЗУ, Магнитола, Пайка, Bga, Android, Длиннопост

Но на этом мы не остановимся ,т.к клиент очень хочет больше памяти ,поэтому заодно меняем хромой заводской чип emmc 32ГБ,на 64 ГБ Samsung.Предварительно считав ключи из старого Z3x-ом и записав их в новый дамп ,на новую микросхему.

Андроид магнитола TS10 UIS7862, не включается ,не загружается ,зависает на заставке.Ремонт ,апгрейд Материнская плата, Ремонт техники, Поломка, Реболлинг, Emmc, Оперативная память, Проверка ОЗУ, Магнитола, Пайка, Bga, Android, Длиннопост

Все на месте.

Андроид магнитола TS10 UIS7862, не включается ,не загружается ,зависает на заставке.Ремонт ,апгрейд Материнская плата, Ремонт техники, Поломка, Реболлинг, Emmc, Оперативная память, Проверка ОЗУ, Магнитола, Пайка, Bga, Android, Длиннопост

Теперь почти ракета.

В итоге весь ремонт и апгрейд со скидкой вышел чуть больше 10к.

Кстати говоря в ближайшее время появятся в наличии чипы BGA200 на 8Гб,поэтому можно увеличить оперативку в магнитолах Teyes CC2Plus /CC3 ,TS10/M и других аппаратах на процессоре UIS7862.

Все чаще и чаще стали попадаться магнитолы у которых оперативка попадает в Вальгаллу раньше чем умирает emmc и это удивляет!

Андроид магнитола TS10 UIS7862, не включается ,не загружается ,зависает на заставке.Ремонт ,апгрейд Материнская плата, Ремонт техники, Поломка, Реболлинг, Emmc, Оперативная память, Проверка ОЗУ, Магнитола, Пайка, Bga, Android, Длиннопост

Вот к примеру K4811 ,которая включалась ,работала ,но при работе Яндекс навигатора начинала сходить с ума ,а в итоге выключалась и висела на заставке,а через пару часов могла включится.

Андроид магнитола TS10 UIS7862, не включается ,не загружается ,зависает на заставке.Ремонт ,апгрейд Материнская плата, Ремонт техники, Поломка, Реболлинг, Emmc, Оперативная память, Проверка ОЗУ, Магнитола, Пайка, Bga, Android, Длиннопост
Андроид магнитола TS10 UIS7862, не включается ,не загружается ,зависает на заставке.Ремонт ,апгрейд Материнская плата, Ремонт техники, Поломка, Реболлинг, Emmc, Оперативная память, Проверка ОЗУ, Магнитола, Пайка, Bga, Android, Длиннопост

А вот еще она древняя магнитола с BGA 168 на 2 Гб ,который устал от жизни и был мною заменен ,на новый чип ,который полон сил.

Андроид магнитола TS10 UIS7862, не включается ,не загружается ,зависает на заставке.Ремонт ,апгрейд Материнская плата, Ремонт техники, Поломка, Реболлинг, Emmc, Оперативная память, Проверка ОЗУ, Магнитола, Пайка, Bga, Android, Длиннопост

Вообщем вы и так уже знаете ,но я напомню, по вопросам ремонта андроид магнитол ссылка для связи со мной в моем профиле Пикабу!

Ну и спасибо за внимание!

Показать полностью 11
[моё] Материнская плата Ремонт техники Поломка Реболлинг Emmc Оперативная память Проверка ОЗУ Магнитола Пайка Bga Android Длиннопост
50
Партнёрский материал Реклама
specials
specials

Как бросить курить и не сорваться: инструкция от тех, кто смог⁠⁠

Выходишь покурить на пять минут, а возвращаешься через 10 лет: с хрипом, тремя неудачными попытками бросить и пачкой мятных жвачек в кармане. Это как плохой сериал: тянется слишком долго, а финал все равно разочарует. Но выйти из этого сценария можно и даже не обязательно драматично. Мы собрали истории тех, кто боролся с зависимостью ради любимого человека, здоровья или лучшей жизни.

Как бросить курить и не сорваться: инструкция от тех, кто смог Курение, Борьба с курением, Зависимость, Telegram (ссылка), ВКонтакте (ссылка), Длиннопост

История 1 — отражение

@ holoroad

Маленькая дочка почти научилась ходить и всюду телепалась за мной. Я не курил при ней. Ходил на балкон, а она, прильнув к стеклу, смотрела на меня и ждала, когда я докурю и выйду к ней. И в какой-то момент она начала повторять за мной вот эти движения. Маленький человечек, ей было года полтора или два, прикладывала воображаемую сигарету к губам, а потом делала вид, что выпускает дым. И весело так на меня смотрела, сквозь стекло балконной двери. Ей нравилось все, что со мной связано, и она подражала всем моим действиям. Я курил уже двадцать лет и, конечно, делал множество попыток бросить до этого. Но в этот раз у меня в первый раз появилась по-настоящему важная причина бросить. Это важно для человека, который безгранично мне доверяет. С тех пор прошло почти десять лет, в течение которых я не сделал ни одной затяжки.

Решение бросить курить — одно из лучших, которое вы можете принять для своего здоровья, будущего и близких. Но справиться с зависимостью только потому, что «это вредно» будет тяжело. А вот если хотите не задыхаться, поднимаясь по лестнице, или волнуетесь за своего ребенка, которые вдыхает табачный дым, — уже другое дело.

Сформулируйте, что для вас значит отказ от никотина. Это может быть желание прожить дольше, избавиться от проблем со здоровьем, выглядеть моложе, сэкономить деньги или защитить близких от пассивного курения. Напоминание об этой причине повесьте на видное место.

История 2 — список

@ maxneb

Беременность жены, рождение ребенка, здоровье, деньги — ничего не было веским поводом бросить окончательно. Постоянно срывался. Помогло составить список, что теряю и что получаю от сигарет, и понимание, что хотя бы одна затяжка — и все насмарку: пару месяцев буду курить. Только список и его осознание. Для каждого он свой. И постоянное обращение к нему. После составления списка курил еще. Но он как заноза висел в голове с вопросом «зачем?»... Так, что-то щелкнуло и сейчас не тянет. Иногда тянет физически, но осознание бесполезности курения сразу глушит позывы. Полгода, полет нормальный...

Бросать на авось — идея, которая подойдет не всем. Нужно понимать, что делать в трудные моменты:

  • Определите дату отказа. Подготовьтесь морально, уберите сигареты, зажигалки, пепельницы.

  • Замените привычки. Сигарету в руках можно заменить орешками, палочками морковки, жвачкой или даже кубиком льда.

  • Займите время. Вспомните, чем вы любили заниматься: спорт, хобби, прогулки.

  • Планируйте, что делать при тяге. Она длится всего 3–5 минут. Дыхательные практики или звонок другу помогут пережить сильное желание закурить.

  • Откажитесь от «наградных сигарет». Одна затяжка и вы откатитесь назад.

Можно бросить резко, «с понедельника», или постепенно, снижая количество сигарет до нуля. Главное — определиться и не отступать.

История 3 — переключение

@ Spaka

45 лет, стаж 30. Пытался завязать много раз, потом понял, что после каждой попытки бросить, курить начинаешь больше. Как ребенок, которому не дают вкусняшку, а она случайно попала ему в руки. Из чего мозг сделал вывод: не уверен — не бросай. Потом стал замечать, что организм уже стал сам просить перестать курить. По утрам было очень неприятно во рту, удовольствие после сигареты стало короче, а негатив, приходящий следом, ощутимее: неприятные ощущения в горле, боли миндалин, страх схватить онкодиагноз. Хотя врачи говорили, что все ок, в голове-то гоняешь мысли. Я решил попробовать обмануть сам себя. Не делать из процесса отказа какого-то события. Бросить так, как будто это и должно было произойти, но ты не знаешь когда. Про себя помолился, как сумел, и попросил помощи, хитро прищурил глаз и в момент, когда забыл купить про запас (оставалась пара штук в пачке), просто перестал курить. Мне теперь даже странно, как я раньше это делал. Так и живу почти два года. Кстати, раньше в момент завязки курящих ненавидел, дым был очень противен, до тошноты. Теперь все равно. Присоединяйтесь ;)

Есть несколько стратегий отказа от курения:

  • Резкий. Эффективный и решительный подход.

  • Постепенный. Сначала — меньше сигарет, потом — меньше затяжек. И так до нуля.

  • Психологическая замена. Каждая сигарета — это ритуал. Найдите для каждого из них «здоровую замену».

  • Медикаментозная терапия. При сильной зависимости врач может порекомендовать никотинозаместительную терапию (пластыри, таблетки, жвачки) или препараты, которые помогают справиться с синдромом отмены. Но любые лекарства принимаются только по рекомендации специалиста.

Каждый, кто хочет оставить зависимость в прошлом, может обратиться в центры здоровья, которые работают при поддержке нацпроекта «Продолжительная и активная жизнь», и получить необходимую помощь специалистов. Адреса доступны на официальном портале Минздрава России о здоровье: takzdorovo.ru. Также можно позвонить на горячую линию по отказу от зависимостей 8 800 200-0-200.

История 4 — форма

Аноним

Курила электронки 2 года как замену обычным сигаретам. Думала, что это не так дорого, не так вредно да и для девушки вроде более привлекательно: не пахнут волосы и руки. А потом решила привести свое тело в форму. Стала ходить в зал и поняла, что задыхаюсь на первом же упражнении, хотя женщины гораздо старше меня бодрячком. Было очень тяжело слезть. Друзья советовали заменять сигаретами. А потом уехала в отпуск в страну, где нельзя покупать электронки, отвлеклась, и после возвращения уже не тянуло. Даже на тусовках, где все дымят.

За модными гаджетами и фруктовыми ароматами скрывается химическая бомба, разрушающая организм быстрее, чем обычные сигареты. Электронные сигареты активно продвигаются производителями как «безопасная» альтернатива сигаретам. Но курение вейпа может обернуться серьезными проблемами: от кашля и одышки до поражения сосудов и дыхательных путей.

«Особую тревогу вызывает рост потребления табачных изделий и электронных сигарет. Согласно исследованию, проведенному в нашем Центре, 36,8% курильщиков потребляют одновременно и табак, и электронные сигареты. Среди молодежи в возрасте 25-39 лет этот показатель превышает 45%. Электронные никотиносодержащие и безникотиновые устройства поражают сердце, сосуды, дыхательную систему и ДНК организма не менее пагубно, чем традиционные сигареты, а в ряде случаев способны вызывать острые состояния, включая сосудистые поражения и летальные исходы» – рассказывает руководитель Центра профилактики и контроля потребления табака НМИЦ терапии и профилактической медицины Минздрава России Маринэ Гамбарян.

История 5 — пари

@ kernima

Вроде не было никаких серьезных предпосылок, чтобы бросить. Да и чтобы начать: просто все вокруг курили, думал, это сейчас тренд. А потом как-то сидели в баре и решили поспорить с некурящим другом. Он затирал, что моя жизнь из-за электронки катится ко дну, я — доказывал, что это всего лишь маленькая шалость. В общем поспорили на пять тысяч. Чтобы было легче и можно было отвлечься, начал бегать по утрам. Друг проиграл, а я возвращаться к курению не стал. Вдруг снова у еды появился вкус, я начал высыпаться и больше не устаю на втором лестничном проеме. Короче, советую!))

Сульфат никотина, один из компонентов электронных сигарет, раньше использовали как пестицид, но запретили из-за высокой токсичности. Жидкость для «электронок» содержит и опасные химикаты вроде пропиленгликоля, ацетальдегида и акролеина — промышленных веществ, способных вызывать воспаления, поражения органов и мутации клеток. Ароматизаторы, создающие иллюзию безвредности, на деле могут привести к более тяжелой интоксикации, чем при курении сигарет. А еще вейпы содержат не природный, а синтетический никотин — солевой. Он быстрее всасывается, дольше выводится и вызывает зависимость стремительнее.

Когда организм отвыкает от никотина, бывает нелегко: люди становятся раздражительным и нервозными, быстро устают, возникают сухость во рту, кашель, трудности с концентрацией. Важную роль в борьбе с этими симптомами играет питание. В рацион стоит включить овощи, фрукты, орехи, семечки. Клетчатка способствует очищению организма от токсинов. Важно питаться сбалансировано: с достаточным количеством белков, жиров, углеводов и витаминов. Лучше временно исключить продукты, усиливающие удовольствие от табака (например, мясо), а также отказаться от алкоголя, кофе и крепкого чая. Они могут спровоцировать желание закурить. А вот большое количество воды, травяных чаев и настоев облегчит очищение организма и поможет справиться с сухостью во рту.

История 6 — связь

Аноним

Устал курить, понял, что мне это мешает заниматься спортом и в целом комфортно себя чувствовать. Пошел через ассоциации: покурил во время головной боли, и потом через самовнушение дал себе установку, что голова болела от курения. Звучит странно, конечно, но это сработало. Никотиновую зависимость снижал постепенно через редкое курение кальяна (2-3 раза в неделю с последующим уменьшением).

Чтобы добиться успеха в отказе от курения, стоит подготовиться. Обязательно расскажите о своем решении друзьям и близким — поддержка со стороны очень важна. Если вы уже предпринимали попытки бросить, вспомните, что тогда пошло не так, и постарайтесь не повторять этих ошибок.

Разберитесь, что именно тянет вас к сигарете: скука, стресс, привычка? Когда вы это осознаете, будет легче подобрать альтернативные действия — прогулку, книгу, разговор с близким. Учитесь распознавать моменты, когда особенно хочется закурить, и переключаться на что-то другое. Можно подключиться к программам или группам поддержки — это поможет не сдаваться. И главное: уберите из дома все сигареты.

История 7 — вершина

Аноним

Поднимался с сыном по Пушкинской тропе на гору Железная. Мне лет сорок пять было, идем общаемся, сын бегает туда-сюда. Ну идем короче, а сзади нас догоняет семейная пара, мирно о чем-то щебеча между собой. Догнали и обходят. И так спокойно удаляются… Все бы ничего, но им лет по шестьдесят, если не больше. Я попробовал в их темпе, но задыхаться стал. Короче, поднялся я на гору, спустился, смял пачку и выкинул в мусорную урну. Вот уже 13 лет не курю. Стаж 27 лет.

Курение — это быстро развивающаяся зависимость, схожая по механизму с наркотической. Никотин воздействует на мозг, вызывая кратковременное улучшение настроения, за которым следует упадок сил и потребность в новой дозе. Со временем формируется толерантность, и прежние негативные реакции организма на табак ослабевают. Физическая зависимость сочетается с психологической: сигарета начинает ассоциироваться с отдыхом, решением задач, рутиной. Курение укрепляется поведенческими шаблонами: кофе, вождение, паузы на работе уже не мыслимы без сигареты.


Каждый, кто пытался избавиться от никотиновой зависимости, знает, как это тяжело. Ломка, раздражительность, навязчивые мысли. Даже при переходе на вейпы, иллюзия «меньшего вреда» быстро развеивается: химические коктейли из ароматических смесей также бьют по легким, сосудам и всему организму.

Хорошая новость в том, что вы не одни. В сообществе «Давай бросать» (ВКонтакте и мессенджере Telegram), который работает при поддержке нацпроекта «Продолжительная и активная жизнь» знают, каково бороться с триггерами, искать замену привычке и удерживать себя от срыва. Здесь делятся историями тех, кто смог, поддерживают тех, кто только начал, и помогают разобраться в главном: как пережить отказ без мучений.

Социальная реклама. АНО «Национальные приоритеты», ИНН: 9704007633

Показать полностью
Курение Борьба с курением Зависимость Telegram (ссылка) ВКонтакте (ссылка) Длиннопост
72
Igor.gsmmaster62
Igor.gsmmaster62
8 месяцев назад
Сообщество Ремонтёров

Ремонт двух андроид магнитол TS18 ,не включается/загорается только подсветка дисплея.Восстановление работоспособности⁠⁠

Всем привет !

Сегодня расскажу и покажу ремонт китайских балалаек.Две магнитолы с похожей историей ,но с разными неисправностями ,общего у них то ,что обе не отработали и дня после покупки.

Начнем с первой ,там история такая :пока человек настраивал магнитолу под себя ,в какой то момент она выключилась и больше не подала признаков жизни совсем.Происходит это из-за того ,что в момент выбора автомобиля и изменения пункта в меню Заводских настроек магнитола через интернет подтягивает прошивку MCU ,под ваш конкретный автомобиль ,а после чего начинает немного неожиданно обновление этого MCU и вот если в этот самый момент отключить питание ,то магнитола превращается в кирпич ,но иногда и с подключенным питанием может превратиться в кирпич.

При подключении такой магнитолы к ЛБП ее потребление будет висеть в районе 200мА и больше ничего происходить не будет.MCU на этапе включения заведует всем ,а именно : сигналы enable на ШИМ 5 В (который и запускает андроид часть),сигнал включения подсветки дисплея и т.д , короче с дохлым MCU кина не будет!

Если приходит питание на сам контроллер MCU ,но более ничего не происходит ,то тут только его замена,но и тут есть множество нюансов.Контроллер нужно установить уже прошитый ,считать с другого контроллера прошивку невозможно она защищена от чтения и при чтении рабочий контроллер просто стирает свое содержимое .Если кратко ,то есть возможность заказать уже прошитый контроллер под вашу плату у китайцев ,стоимостью примерно 4.5-5К рублей и запаять его на плату или снять с донорской (можно даже чуть другой платформы) и после обновить его уже в магнитоле под необходимые параметры вашей платы.

Для моего ремонта донором послужит плата от TS 10,микросхема там такая-же ,но с другим содержимым .

Ремонт двух андроид магнитол TS18 ,не включается/загорается только подсветка дисплея.Восстановление работоспособности Ремонт техники, Поломка, Материнская плата, Прошивка, Магнитола, Emmc, Реболлинг, Длиннопост

Донорский чип MCU.

После его установки на нашу плату ,плата должна стартовать и загрузится ,но не будет работь радио и не будет звука.

Устанавливаем на плату .

Ремонт двух андроид магнитол TS18 ,не включается/загорается только подсветка дисплея.Восстановление работоспособности Ремонт техники, Поломка, Материнская плата, Прошивка, Магнитола, Emmc, Реболлинг, Длиннопост

С донорским контроллером магнитола начала стартовать ,появились необходимые напряжения ,появилась подсветка дисплея ,но нет старта андроид платы .

Значит слетел загрузчик в Emmc ,снимаем ее и правим программатором.

Ремонт двух андроид магнитол TS18 ,не включается/загорается только подсветка дисплея.Восстановление работоспособности Ремонт техники, Поломка, Материнская плата, Прошивка, Магнитола, Emmc, Реболлинг, Длиннопост

После прошивки Emmc c помощью z3x ,магнитола начала загружать андроид .

Ремонт двух андроид магнитол TS18 ,не включается/загорается только подсветка дисплея.Восстановление работоспособности Ремонт техники, Поломка, Материнская плата, Прошивка, Магнитола, Emmc, Реболлинг, Длиннопост

На фото видно что MCU именует себя TS10 ,а должен TS18

Ожидаемо нет звука и не работает тюнер ,т.к существует несколько ревизий плат с разными микросхемами MCU ,тюнерами ,dsp.

Теперь через USB обновляем MCU до подходящей версии ориентируясь на установленные микросхемы тюнера и dsp.Как можно догадаться прошивка эта не достается нам бесплатно ,существует множество ревизий и все я еще не собрал ,поэтому покупаем необходимую прошивку у коллег.

После чего записываем необходимые файлы на флешку и обновляем через интерфейс магнитолы.

Ремонт двух андроид магнитол TS18 ,не включается/загорается только подсветка дисплея.Восстановление работоспособности Ремонт техники, Поломка, Материнская плата, Прошивка, Магнитола, Emmc, Реболлинг, Длиннопост

И на выходе получаем полностью исправную магнитолу ,тестируем пару дней и отправляем клиенту.

На подходе вторая TS18 ,со слов клиента поработала несколько часов после покупки и больше не включилась.Тут картина немного другая есть старт MCU ,загорается подсветка дисплея ,но не стартует Андроид плата.

Можно сразу начинать диагностику с проверки основных напряжений на андроид плате ,которых там не оказалось совсем (кроме 4В).Т.е 5 вольт приходят на плату ,далее из них формируется 4-4.2В которые заходят на контроллер питания SC2721G ,а из него уже ничего не выходит.А при проверке конденсаторов вблизи него оказалось ,что многие имеют заниженное сопротивление на своих линиях питания.

Ремонт двух андроид магнитол TS18 ,не включается/загорается только подсветка дисплея.Восстановление работоспособности Ремонт техники, Поломка, Материнская плата, Прошивка, Магнитола, Emmc, Реболлинг, Длиннопост

Поэтому без раздумий дергаем сам контроллер питания .

Ремонт двух андроид магнитол TS18 ,не включается/загорается только подсветка дисплея.Восстановление работоспособности Ремонт техники, Поломка, Материнская плата, Прошивка, Магнитола, Emmc, Реболлинг, Длиннопост

Сопротивление приходит в норму ,поэтому ставим новый.

Ремонт двух андроид магнитол TS18 ,не включается/загорается только подсветка дисплея.Восстановление работоспособности Ремонт техники, Поломка, Материнская плата, Прошивка, Магнитола, Emmc, Реболлинг, Длиннопост

После чего магнитола включается и полноценно работает .

Ремонт двух андроид магнитол TS18 ,не включается/загорается только подсветка дисплея.Восстановление работоспособности Ремонт техники, Поломка, Материнская плата, Прошивка, Магнитола, Emmc, Реболлинг, Длиннопост

Еще совсем новенькая в пленке ,но уже начинает разорять своего владельца.

На этом я и закончу свое повествование ,надеюсь было полезно/интересно.

Контакт для связи со мной по вопросам ремонта (отправки на ремонт) андроид магнитол в моем профиле!

Спасибо за внимание!

Показать полностью 9
[моё] Ремонт техники Поломка Материнская плата Прошивка Магнитола Emmc Реболлинг Длиннопост
25
Посты не найдены
О нас
О Пикабу Контакты Реклама Сообщить об ошибке Сообщить о нарушении законодательства Отзывы и предложения Новости Пикабу Мобильное приложение RSS
Информация
Помощь Кодекс Пикабу Команда Пикабу Конфиденциальность Правила соцсети О рекомендациях О компании
Наши проекты
Блоги Работа Промокоды Игры Курсы
Партнёры
Промокоды Биг Гик Промокоды Lamoda Промокоды Мвидео Промокоды Яндекс Директ Промокоды Отелло Промокоды Aroma Butik Промокоды Яндекс Путешествия Постила Футбол сегодня
На информационном ресурсе Pikabu.ru применяются рекомендательные технологии
