Я думаю получилось не плохо, как результат удивление друзей, и восторженные крики детей, потому как ночник в детскую, это просто идеальный вариант)).

А теперь о материалах!

-Часы настенные, самые дешёвые 245р.
-Лента светодиодная с Алика WS1812B 60Led/m ушёл ровно 1 метр.
-Плата ардуино с Алика 1шт примерно 180р
-аккумулятор от телефона, любой какой есть под рукой. У меня БУ от алкателя.
-Плата зарядки аккумулятора Tp4056 1шт.
-кнопка по типу "лодочка" купленная в местном магазине радиодеталей.
- Универсальная повышающая плата, настройка на 5 вольт.
-провода любые, главное чтобы удобно и работало.
-сайт для юных ардуинщиков, откуда и была взята прошивка и вся остальная информация что и куда паять, что такое адресная лента и с чем её жевать alexgyver.ru

Основные ссылки дам, дальше сами)).

Ссылка на гайд по ленте:
https://alexgyver.ru/ws2812_guide/

Ардуино:
https://a.aliexpress.com/_A46Ymn

Плата dc-dc UP:
https://a.aliexpress.com/_AYKU8x

Адресная лента:
https://a.aliexpress.com/_A2JtfV

И несколько фото с разных сторон, Включая некрасивую сборку, которую ну точно заминусуют, "патамушта" можно сделать эстетичнее. Хотя это же идея, идея для творческих людей, а не для всезнаек хейтеров.

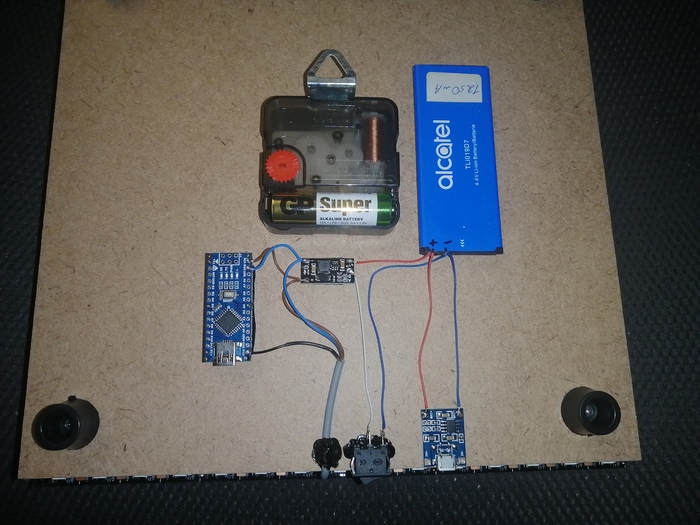

Общий вид с обратной стороны, в будущем облагородится но и так не видно))

Общий вид лицевой стороны, в будущем края обклеятся карбоновый лентой либо чем нибудь интересным, дабы не смущать видом клеевой стороны ленты.

Лента нарезана на сегменты и спаяна.

Место подключения к ленте не имеет значения, всё можно задать в настройках скетча.

Ну и несколько фото со схемой подключения.

Все закреплено на термоклей и клей момент.

Релакс часы! Посвящается всем творческим и не равнодушным))

Как всегда вы сможете все повторить, собрать либо такую же плату, либо собрать схему навесным монтажом на стандартных модулях Arduino.

Принципиальная схема

Схема на модулях ардуино

чертежи платы

Все схемы и скетчи будут в папке: https://drive.google.com/drive/folders/1dfSv_CeYR39eRFpUN7hQ...

Так же в этой папке есть готовые смасштабированные файлы к распечатке чертежа платы для травления.

Желаю удачи!

Взяв за основу оригинальный дизайн веэстешки, я перерисовал его под свои размеры в "иллюстраторе". Распечатал на лазернике и заламинировал.

Ещё со старой работы, у меня есть корпуса Gainta G 756, но они очень высокие. Поэтому я его располовинил, дно вырезал из старого оргстекла.

За основу проекта, конечно же берём Ардуино Леонардо и четыре штуки мультиплексора CD4067. Пользуемся библиотекой Control Surface, которая позволяет запрограммировать это всё очень быстро и просто. По началу я даже думал и не выкладывать код, но всё таки в конце - вы его найдёте. )))

Хитрость, разве что в подключении светодиодов, которые я расположил на корпусе. На самом деле ничего хитрого - паралельно контактам сигнал и минус на переключателе, последовательно, через килоомное сопротивлению (чтоб не сжечь). Да, кстати переключатели - подключены аналогично, обычным потенциометрам, и в коде ничем от потенциометров не отличаются: то есть плюс и минус на крайние ножки и с центральной - сигнал.

Заказал детальки на Алике и в конце концов собрал сие чудо! Деталек, я должен сказать, много: 38 потенциометров с колпачками ручек, 12 свитчей (на 2 положения), 9 светодиодов с держателями, леонардо, 4 мультиплексора.

Можно было заморочиться и сделать вместо некоторых потенциометров переключатели ( как на советских телевизорах), по аналогии с оригиналом. Но нога у этого переключателя - огромная, а тут и так 59 элементов на площади меньше чем лист формата А4.

Замапил все элементы управления как глобальные, что бы в любом проекте, контроллер вёл себя адекватно. Кстати можно замапить и на ту же Артурию Мини.

У оригинального, виртуального The Legend, есть ещё и "задняя" панель на которой расположены ручки управления эффектами и ещё какой то ерундой, которая ни на что не влияет. Хочу сделать, в будущем, контроллер и для задней панели. Ручек там, конечно, немного, но есть идея сделать внизу обычные нотные клавиши, реализовав это на кнопках.

Ну вот такой вот. замечательный зверь у меня получился...

Терпение и упорство, реализуют любую идею, чего и Вам желаю.

Код:

#include <Control_Surface.h>

USBMIDI_Interface midi;

CD74HC4067 muxPots = { A0, {2, 3, 4, 5},};

CD74HC4067 muxPots1 = { A1, {2, 3, 4, 5},};

CD74HC4067 muxPots2 = { A2, {2, 3, 4, 5},};

CD74HC4067 muxPots3 = { A3, {2, 3, 4, 5},};

CCPotentiometer potentiometer[] = {

{muxPots.pin(0),{10, CHANNEL_6}},

{muxPots.pin(1),{11, CHANNEL_6}},

{muxPots.pin(2),{12, CHANNEL_6}},

{muxPots.pin(3),{13, CHANNEL_6}},

{muxPots.pin(4),{14, CHANNEL_6}},

{muxPots.pin(5),{15, CHANNEL_6}},

{muxPots.pin(6),{16, CHANNEL_6}},

{muxPots.pin(7),{17, CHANNEL_6}},

{muxPots.pin(8),{18, CHANNEL_6}},

{muxPots.pin(9),{19, CHANNEL_6}},

{muxPots.pin(10),{20, CHANNEL_6}},

{muxPots.pin(11),{21, CHANNEL_6}},

{muxPots.pin(12),{22, CHANNEL_6}},

{muxPots.pin(13),{23, CHANNEL_6}},

{muxPots.pin(14),{24, CHANNEL_6}},

{muxPots.pin(15),{25, CHANNEL_6}},

{muxPots1.pin(0),{26, CHANNEL_6}},

{muxPots1.pin(1),{27, CHANNEL_6}},

{muxPots1.pin(2),{28, CHANNEL_6}},

{muxPots1.pin(3),{29, CHANNEL_6}},

{muxPots1.pin(4),{30, CHANNEL_6}},

{muxPots1.pin(5),{31, CHANNEL_6}},

{muxPots1.pin(6),{32, CHANNEL_6}},

{muxPots1.pin(7),{33, CHANNEL_6}},

{muxPots1.pin(8),{34, CHANNEL_6}},

{muxPots1.pin(9),{35, CHANNEL_6}},

{muxPots1.pin(10),{36, CHANNEL_6}},

{muxPots1.pin(11),{37, CHANNEL_6}},

{muxPots1.pin(12),{38, CHANNEL_6}},

{muxPots1.pin(13),{39, CHANNEL_6}},

{muxPots1.pin(14),{40, CHANNEL_6}},

{muxPots1.pin(15),{41, CHANNEL_6}},

{muxPots2.pin(0),{42, CHANNEL_6}},

{muxPots2.pin(1),{43, CHANNEL_6}},

{muxPots2.pin(2),{44, CHANNEL_6}},

{muxPots2.pin(3),{45, CHANNEL_6}},

{muxPots2.pin(4),{46, CHANNEL_6}},

{muxPots2.pin(5),{47, CHANNEL_6}},

{muxPots2.pin(6),{48, CHANNEL_6}},

{muxPots2.pin(7),{49, CHANNEL_6}},

{muxPots2.pin(8),{50, CHANNEL_6}},

{muxPots2.pin(9),{51, CHANNEL_6}},

{muxPots2.pin(10),{52, CHANNEL_6}},

{muxPots2.pin(11),{53, CHANNEL_6}},

{muxPots2.pin(12),{54, CHANNEL_6}},

{muxPots2.pin(13),{55, CHANNEL_6}},

{muxPots2.pin(14),{56, CHANNEL_6}},

{muxPots2.pin(15),{57, CHANNEL_6}},

{muxPots3.pin(0),{58, CHANNEL_6}},

{muxPots3.pin(1),{59, CHANNEL_6}},

{muxPots3.pin(2),{60, CHANNEL_6}},

{muxPots3.pin(3),{61, CHANNEL_6}},

{muxPots3.pin(4),{62, CHANNEL_6}},

{muxPots3.pin(5),{63, CHANNEL_6}},

{muxPots3.pin(6),{74, CHANNEL_6}},

{muxPots3.pin(7),{65, CHANNEL_6}},

{muxPots3.pin(8),{75, CHANNEL_6}},

{muxPots3.pin(9),{67, CHANNEL_6}},

{muxPots3.pin(10),{68, CHANNEL_6}},

{muxPots3.pin(11),{69, CHANNEL_6}},

{muxPots3.pin(12),{70, CHANNEL_6}},

{muxPots3.pin(13),{71, CHANNEL_6}},

{muxPots3.pin(14),{72, CHANNEL_6}},

{muxPots3.pin(15),{73, CHANNEL_6}},

};

void setup() {

muxPots.begin();

muxPots1.begin();

muxPots2.begin();

muxPots3.begin();

Control_Surface.begin(); // Initialize Control Surface

}

void loop() {

Control_Surface.loop(); // Update the Control Surface

}

#arduino #controller #MIDI #moog #The_Legend #musicmaker #diy
