Занимаюсь вскрытием, заменой и установкой замков более 10 лет.
Начну с того что не все замки можно открыть отмычками.
Особенно если замок поврежден или например залит клеем.
Иногда вскрытие отмычками неоправданно финансово.
Простой пример.
Наглухо заклинившая китайская личинка за 500р.
Такая личинка в любом случае идет на выброс и нет никакого смысла ее сохранять.
В таких случаях проще сделать в ней одно отверстие и открыть за минуту чем ковыряться в ней отмычками минут 40 да и то без 100% гарантии вскрытия.
Да, бывает и такое.
Из моей личной статистики 18 - 19 дешевых цилиндров открываются меньше чем за минуту а с одним двумя можно проковыряться и полчаса и час.
В арсенале хорошего замочного мастера много различного инструмента и методов вскрытия.
В общем, иногда мы сверлим замки. Главное условие - не повредить при этом дверь.
Методы сверления замков, так же как и работу с отмычками можно и нужно совершенствовать.
В отличии от отмычек, для вскрытия замков сверлением не особо нужны навыки.
Там нужны точные знания куда сверлить и что там делать.
Но проблема в том что производители замков тоже не стоят на месте.
Помимо постоянного увеличения стойкости к отмычкам производители так же внедряют и развивают защиту от силовых методов вскрытия. В том числе и защиту от сверления.
Обычно это броненакладки которые полностью закрывают цилиндровый механизм или бронепластины которые закрывают слабые зоны сувальдных замков.
Бывает и такое что бронеэлементы внедряют внутрь замка или цилиндра.
Это различные штифты из твердой стали или шарики.
Хим состав таких броненакладок т пластин мне неизвестен, но думаю что это перекаленные стали с содержанием вольфрама, молибдена или кобальта.
Твердость бронеэлементов такова что обычные сверла из углеродистой стали или из быстрореза их не берут.
Не сверлят вообще.
Остается только твердосплав, как правило это пластины ВК или ТК или же алмазные коронки.
Со временем я научился изготавливать сверла с твердосплавными пластинами ВК-8.
Они нормально сверлят большинство броненакладок.
Но иногда попадаются действительно интересные вещи.
Как то раз, этой зимой один из моих читателей выложил в общем чате нашей ТГ группы "Мастера Замков" довольно интересные накладные бронепластины.
Ему было интересно мнение мастеров по поводу их стойкости сверлению.
Слово за слово и одну из платин он отправляет мне на тест.
Хим состав и материал пластины мне неизвестен.

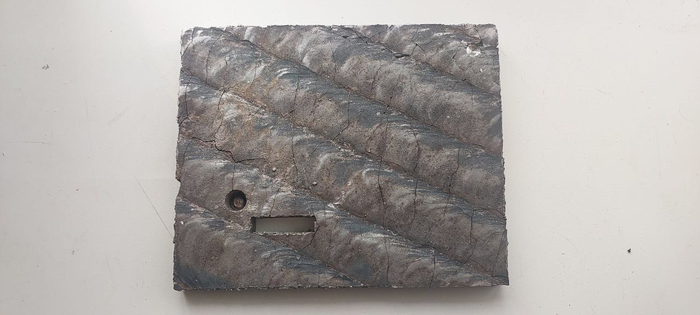

Вот эта пластина.
Пластина представляет из себя некий бутерброд. Подложка из довольно мягкой стали и наплавка твердого слоя.
На пластине видны термоусадочные трещины.
Замочная скважина вырезана скорее всего лазером.
Общая толщина пластины около 12мм, толщина твердого слоя 4-5мм.
Сначала я попытался просверлить пластину своими самодельными твердосплавными сверлами.
Не удачно.
Мне удалось заглубиться на 2мм затупив 20 сверл.
Точнее это было одно сверло заточное 20 раз.
Результат совсем никакой.
После чего я забросил пластину на несколько месяцев.
Но на днях решил возобновить эксперименты.
Нашел более или менее подходящую алмазную коронку и снова начал сверлить.
Сверлил шуруповертом на 2000 оборотов.
К моему удивлению алмаз вошел в твердый слой довольно бодро.
И 5мм твердого слоя я прошел минут за 7-8.
А вот дойдя до мягкой подложки алмазная коронка почти встала.
Мягкая и вязкая сталь просто намазывалась на рабочую часть коронки препятствуя сколу алмазных кристаллов и высвобождению новых острых граний.
Начался перегрев коронки. Пришлось добавить воду.
И вот здесь я совершил ошибку.
Пройдя 5 мм твердого слоя я решил сколоть так называемый керн (пиптик по середине сверления) и дальше досверлить уже обычным сверлом.
Керн сломался довольно легко, только вот сломался он не по границе мягкого и твердого а по твердому слою.
Нужно было просверлить на пару миллиметров глубже и уже тогда пробовать ломать керн.
Пришлось досверливать алмазной коронкой.
Но так как пошел уже серьезный перегрев и вода не очень хорошо справлялась, коронка прожила не долго.
Коронка сломалась на глубине 9.2 мм.
Но процесс этот довольно долгий, шумный и требует довольно специфический инструмент.
Так что подобные пластины это довольно неплохая защита даже от меня.
Правда есть вопросы как это устанавливать на готовую дверь и существующие замки.
12мм общей толщины это много.
Зачем я это все делал?
Есть у меня такое хобби, сверлить то что сверлиться не должно.
То напильники я сверлил, то броненакладки а теперь вот и до таких бронепластин добрался.
Не пытайтесь сверлить подобное обычными коронками по кафелю. Ничего не получится, только коронку испортите.
И кстати, сверлил я исключительно шуруповертом без применения станков и высокооборотистых приводов.
Хотя подобный мелкий абразив любит большие обороты.
*******************************************************************
Я создал собственный онлайн - курс обучения замочных мастеров.
Подробную информацию по обучению вы можете посмотреть на моем сайте
https://мастеразамков.рф/kurs-obucheniya-vskrytiyu-zamkov
По вопросам приобретения курса пишите мне в ТГ @Denis_kemerovozamki
Для пикабушников бессрочная скидка на обучение 20%
Если у вас есть вопросы по замкам и дверям, я создал группу замочных мастеров https://t.me/masterzamki
В группе вы можете задать любой интересующий вас вопрос и получить ответ квалифицированного мастера. Так же можете найти контакты частного мастера в своем городе.
Мы консультируем по всем вопросам касающихся замков и дверей, кроме методов вскрытия, отмычек и тд.
Недавно я создал группу в ВК. Буду выкладывать туда видео и технические посты про ремонты замков/дверей https://vk.com/mzamki
Найти частного замочного мастера в своем городе вы можете в нашем списке мастеразамков.рф
