Рост тепловыделения ЦП привел к повышению популярности систем жидкостного охлаждения. Сегодня ассортимент «водянок» широк как никогда: от недорогих односекционных до самых мощных трехсекционных. Причем у старших моделей нередко встречается интересная функция — встроенный экран. Зачем он нужен и когда может пригодиться?

Зачем СЖО экран

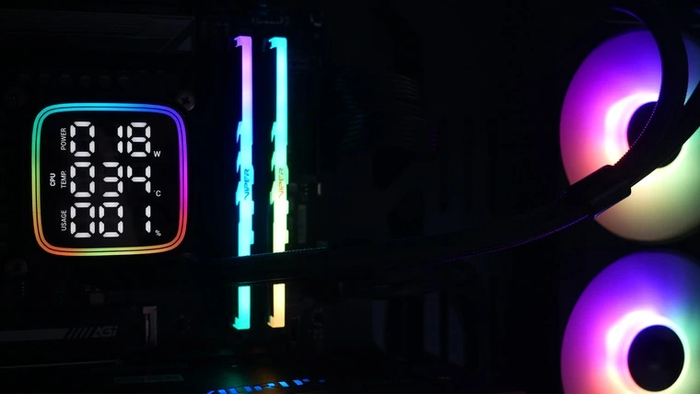

Экран у системы жидкостного охлаждения используется в двух целях: информационной и декоративной.

Основной режим, который присутствует у экрана любой модели — информационный. В нем на панель можно вывести различную информацию о состоянии компонентов компьютера: данные о их температуре и степени загрузки, напряжениях, количестве оборотов вентиляторов или помпы СЖО.

Опциональный режим, который встречается довольно часто — декоративный. В нем на экран можно вывести изображение или анимацию. Нередко доступны и различные цветовые эффекты: их можно синхронизировать с прочими системными компонентами, обладающими RGB-подсветкой.

Дополнительный элемент в виде экрана делает СЖО дороже. Но чаще всего разница между сравнимыми по характеристикам моделями не превышает трех-четырех тысяч рублей.

Как это работает

Экран системы жидкостного охлаждения не является интегрированным компонентом. По сути, это отдельное электронное устройство. Поэтому у некоторых моделей СЖО экран можно использовать как выносной, за пределами корпуса ПК.

Внутри скрывается миниатюрный дисплей. У большинства моделей он выполнен по технологии LCD, но у топовых СЖО можно встретить и OLED-матрицы. Управляет экраном плата, размещенная в одном корпусе с ним. Сигнал и питание она получает от материнской платы компьютера с помощью USB-кабеля. Его подключение производится не ко внешнему порту, а ко внутренней колодке USB 2.0 на материнской плате.

Текущие значения температуры, нагрузки и скорости оборотов отправляются на экран СЖО с помощью программы ее производителя. Оно считывает показатели датчиков, формирует графический интерфейс и позволяет пользователю кастомизировать получаемое на экране изображение.

Для работы с экранами у каждого производителя используется собственное ПО. Но настройка всех программ подобного типа достаточно схожа. Рассмотрим этот процесс на примере утилит от наиболее популярных производителей СЖО.

Настройка для CЖО DeepCool

Для СЖО от DeepCool предназначена продвинутая утилита DeepCreative. Чтобы настроить экран, необходимо перейти в последнюю вкладку слева и нажать на название модели СЖО. После этого в окне станут доступны следующие опции:

• Персонализация: позволяет выбрать один из режимов отображения. В режиме мониторинга выводятся цифровые данные с датчиков, в режиме записи — графики частоты и температуры. В обоих случаях можно настроить их вид: для этого нужно выбрать желаемое содержимое под картинкой экрана СЖО справа.

Помимо этих двух вариантов, присутствует медиа-режим. Он позволяет загрузить свои изображения или анимированные файлы. Если добавить их несколько, то включается режим импровизированного слайд-шоу. Под картинкой экрана СЖО для него настраивается время и анимация смены изображений.

• Регулировка яркости экрана доступна с помощью соответствующего ползунка.

• Управлять поворотом экрана можно как с помощью кнопки «Повернуть экран», так и с помощью встроенного в экран гироскопа — для этого достаточно задействовать соответствующий пункт.

• Синхронизация с RGB-эффектами материнской платы добавляет рамку по периметру экрана, которая меняет цвета в такт другим системным компонентам с RGB-подсветкой.

• Включение предупреждения о температуре заставляет ее значение моргать на экране по достижению 80 °C.

• Настройка I/O интерфейса позволяет выбрать датчики, служащие источником для отображения температуры и оборотов вентилятора.

Настройка для CЖО ID Cooling

У моделей от ID Cooling используется утилита Space LCD. Здесь не так много настроек, но все необходимое для кастомизации тоже имеется:

• В самом низу окна можно выбрать один из готовых стилей отображения с различными рисунками.

• Слева от изображения экрана СЖО находится переключатель Data. Когда он неактивен, при применении любого стиля на экран будет выводится только картинка без информации с датчиков.

• Под переключателем Data находится кнопка Font Color. С ее помощью можно настроить цвет шрифта отображаемых показателей с датчиков (по умолчанию используется белый).

• За Font Color следует кнопка Customize. Выбрав любой из готовых стилей и нажав на нее, вы получите возможность заменить фон этого стиля на собственное изображение или анимацию.

• Справа от изображения экрана СЖО находятся два ползунка регулировки. С помощью первого ползунка можно плавно поворачивать картинку на экране, с помощью второго — подстраивать ее яркость.

• Ниже ползунков находится кнопка Run. Ее нужно нажать, чтобы применить выбранные настройки персонализации.

• Попасть в настройки можно с помощью кнопки Settings. Здесь можно указать, с каких именно датчиков материнской платы нужно выводить информацию о температурах и оборотах кулера.

Настройка для CЖО Thermalright

Для моделей от Thermalright предназначена утилита Thermalright Control Center. Здесь во второй вкладке сверху доступно множество готовых стилей для отображения показаний датчиков.

После выбора стиля в следующей вкладке можно подобрать к нему один из предлагаемых фоновых рисунков.

Расширенные возможности кастомизации открываются по нажатию на последнюю вкладку сверху.

Здесь становятся доступными следующие настройки:

• Custom Text: позволяет создать надпись с собственным текстом. С помощью кнопки рядом можно выбрать его шрифт и размер.

• Date/time: настройка отображения даты и времени — их формата, шрифта и размера текста.

• System Info: в этом разделе можно выбрать датчики, которые будут отображаться на экране (до шести одновременно). Отдельно для цифровых значений и текста можно выбрать шрифт и его размер. Рядом с датчиками находятся кнопки поворота экрана (Tile/Rotate) и настройки интервала обновления значений (Interval Time, по умолчанию — 2 с).

• Layer Mask: позволяет выбрать изображение, которое будет накладываться в качестве маски поверх информации с датчиков. Предполагается использование полупрозрачных картинок в формате

• Background: выбор в качестве фона кастомного рисунка, анимации или видео.

Любую из опций отображения можно деактивировать с помощью переключателя рядом с ее описанием. Например, можно убрать отображение даты и времени, но оставить информацию с датчиков и собственный текст. Интерес представляет пункт Media Player. При его активации предлагается загрузить короткое видео в формате MP4. Оно будет циклически воспроизводиться на экране СЖО при его работе.

Настройка для CЖО MSI

Для управления экраном у CЖО MSI используется тот же программный комплекс, что и для материнских плат компании — MSI Center. При подключении совместимой модели настройки для нее появляются в разделе Features. Здесь на выбор доступен один из четырех режимов:

• Hardware Monitor — отображение данных мониторинга. Внизу окна можно выбрать до трех значений с разных датчиков, которые будут показаны на экране.

• Image — показ изображения или анимации. Можно использовать как встроенные в программу картинки, так и добавлять свои с помощью слотов внизу окна.

• Customize Banner — схожий режим с показом изображения или анимации. Главное отличие — поверх картинки можно добавить собственный текст.

• System Clock — превращает экран СЖО в импровизированные часы. Внизу окна для них можно выбрать один из готовых стилей.

В любом из режимов в правом верхнем углу окна находятся кнопки Brightness и Direction. При нажатии на первую становится доступен ползунок регулировки яркости экрана, на вторую — выбор ориентации его поворота. Рядом с ними располагается переключатель LCD Display: если его деактивировать, экран СЖО отключится.

Настройка для CЖО ASUS

Модели от Asus можно настроить с помощью ПО Armoury Crate. Для этого после запуска программы в левой колонке необходимо выбрать раздел Device, а в нем название подключенной СЖО. После этого на экране появится нужная нам вкладка Display. Выбор режима отображения доступен из выпадающего списка под ее названием:

• Image or Animation — отображение картинок или анимации. Можно выбрать как уже имеющиеся изображения, так и загрузить свои с помощью кнопки Upload Images.

Интересен пункт Slideshow: тут можно добавить до пяти изображений (в том числе анимированных), чтобы они сменяли друг друга

• Hardware Monitor — показ данных мониторинга. В пункте Themes можно выбрать одну из предустановленных цветовых тем. Либо настроить цвет фона и текста самому с помощью режима Custom.

• Пункт Information дает нам выбрать количество отображаемых датчиков: от одного до четырех. Сами датчики можно будет выбрать чуть ниже. Чтобы отображать информацию с разных датчиков в определенной последовательности, под картинкой экрана СЖО можно добавить дополнительные слайды. Там же регулируется и их продолжительность (по умолчанию — 5 с).

• Custom Banner — позволяет вывести на экран картинку с наложением пользовательского текста.

Инфраструктура кабелей и различных разъемов блока питания определяет, сколько и каких устройств можно будет подключить к БП одновременно. Но не стоит думать, что у любого блока можно использовать все разъемы сразу и без каких-либо ограничений. Ограничение тут есть — сечение проводов и их сочетание с определенными разъемами. К тому же, отличаются провода у разных моделей и внешне. Но обо всем по порядку.

Сечение проводов

Для маркировки проводов БП используются обозначения по американскому стандарту AWG. Как правило, его наносят прямо на изоляцию кабелей. Чем меньше значение AWG, тем большее сечение токопроводящей жилы скрывается внутри. Рассмотрим провода, встречающиеся в компьютерных блоках питания.

• 20AWG

Самые тонкие провода, которые обычно используются в дешевых БП. Сечение жилы — 0.52 кв. мм. Обладают наибольшим сопротивлением. Для проводов данного типа рекомендуется ток постоянной нагрузки не более 5А. При превышении этого значения кабель будет ощутимо нагреваться, и его изоляция может оплавиться.

• 18AWG

Наиболее массовые провода, применяемые в различных блоках питания – от недорогих до топовых. Сечение жилы — 0.82 кв. мм. Сопротивление среднее. Выдерживают постоянную нагрузку током 8А, чего с лихвой хватает для большинства комплектующих.

• 16AWG

Самые «толстые» провода, которые наиболее часто встречаются в блоках высшего ценового диапазона. Сопротивление из всех кабелей БП — самое низкое. Как правило, используются только для линий питания процессоров и видеокарт. Имеют сечение 1.31 кв. мм, что позволяет им не перегреваться под постоянной нагрузкой с током вплоть до 13А.

Виды шлейфов

На каждый коннектор идет несколько проводов, поэтому их необходимо скреплять между собой. В зависимости от модели и ценового диапазона БП, можно встретить следующие разновидности шлейфов:

• Без оплетки

Набор проводов, который для жесткости соединен стяжками в нескольких местах. Самое простое решение, которое встречается у бюджетных блоков питания. Несмотря на это, есть у него и свои плюсы — достаточная гибкость. А вот от случайных повреждений «голые» провода защищены лишь собственной изоляцией.

• Общая оплетка

Весь «пучок» проводов шлейфы помещен в единую оплетку. Выглядит аккуратно, встречается в широком диапазоне БП — от дешевых до дорогих моделей. Неплохо защищает провода от внешнего воздействия, но взамен теряется другое свойство — гибкость. Кабели с общей оплеткой гнуть труднее всего, особенно на малых диаметрах.

• Оплетка на каждом проводе

Каждый провод шлейфа оплетается отдельно. Благодаря этому гибкость по сравнению с общей оплеткой возрастает, а защита от внешнего воздействия остается. Однако такие кабели редко встречаются «из коробки». В случае модульных блоков питания их можно докупить отдельно, а в случае немодульных моделей единственный вариант — воспользоваться услугами тех, кто занимается моддингом кабелей.

• Плоские шлейфы

Вместо отдельных кабелей используются плоские шлейфы, в которых провода выстроены в одну линию и соединены изоляцией. За счет этого данный вид шлейфов самый тонкий и гибкий из всех. Выглядят аккуратно и эстетично, встречаются у среднебюджетных и более дорогих БП. Однако главный минус у этих шлейфов такой же, как и у обычных проводов без оплетки — их защитой служит только собственная изоляция.

Конструкция кабелей

Помимо сечения и вида шлейфов, различаются и методы вывода кабелей из блока питания.

• Немодульная конструкция

Классический вариант: все провода, идущие к БП, припаяны к выходам его платы. Отключить ненужные в сборке шлейфы тут не получится — придется как-то расположить их внутри системного блока, чтобы они не мешали другим комплектующим и потокам воздуха. Это не всегда удобно, зато просто в реализации для производителей. Поэтому такую конструкцию можно встретить в разных моделях, от самых дешевых до среднебюджетных.

• Частично модульная конструкция

Определенный компромисс. Шлейф питания материнской платы (а иногда — и процессора/видеокарты) припаян внутри БП, а провода для накопителей и периферии сделаны отключаемыми с помощью разъемов. Таким образом можно убрать неиспользуемые из них, чтобы не занимать лишнее место внутри ПК и не ограничивать воздушные потоки. Можно встретить как у дорогих моделей, так и в среднем ценовом сегменте.

• Полностью модульная конструкция

Все провода от БП сделаны отключаемыми с помощью разъемов. Наиболее удобная конструкция, которая позволяет подстроить конфигурацию шлейфов под любую компьютерную сборку. Однако в реализации полностью модульная конструкция наиболее затратная, поэтому встречается она только у дорогих блоков питания.

Каких проводов достаточно?

Итак, мы рассмотрели три основные характеристики: сечение проводов, виды шлейфов и конструкцию кабелей. Две последние определяют больше эстетическую составляющую — то, насколько красиво и аккуратно будет выглядеть системный блок внутри. А вот к первой нужно отнестись более внимательно, ведь именно от неё зависит правильное питание компонентов ПК.

Для накопителей и периферии

Для подключения жестких дисков и твердотельных накопителей с интерфейсом SATA хватает возможностей даже самых скромных проводов 20AWG. То же самое можно сказать и о корпусных вентиляторах, если они питаются напрямую от блока питания с помощью разъема MOLEX. Впрочем, даже в недорогих моделях БП в этой роли нередко встречаются провода 18AWG — чаще всего потому, что и прочие коннекторы используют их же.

Стоит учитывать, что при высокой нагрузке напряжение на коннекторах кабеля проседает — это наиболее заметно, если используются провода 20AWG. Вентиляторы и SSD к этому особо не чувствительны, а вот жесткие диски по этой причине могут временами отключаться. Поэтому при использовании HDD желательно подключать их на тот «хвост» блока питания, где нет высокой нагрузки. Особенно, если жестких дисков у вас несколько.

Для процессора и видеокарты

В современном ПК основными потребителями энергии являются процессор и видеокарта. Однако бюджетные модели потребляют не так уж много. Поэтому в дешевых БП можно встретить провода 20AWG и для коннекторов питания процессора и видеокарты. По идее, их должно хватать — по 5А на каждую из линий питания достаточно в обоих случаях. Таким образом, в идеале на разъем процессора EPS12V (четыре линии питания) с помощью таких проводов можно безопасно передавать до 240 Вт энергии. А на разъём PCI-E 8-pin (три линии питания) для видеокарты — 180 Вт.

Однако на практике все не так радужно. Соединение в разъемах не всегда качественное, поэтому сопротивление каких-то линий может быть выше. Из-за этого по оставшимся линиям может пойти больший ток, а напряжение, доходящее до комплектующих под нагрузкой, значительно просядет. В результате этого такие провода перегреются, и их изоляция рискует оплавиться. Что в итоге может привести к короткому замыканию.

Поэтому теоретические значения мощности в данном случае можно смело делить на полтора. В итоге провода 20AWG годятся только для питания нетребовательных процессоров и одного коннектора PCI-E 6-pin, разъем для которого можно встретить только в бюджетных видеокартах.

А вот провода 18AWG подходят для этих целей куда лучше. Их сопротивление ниже, а максимальный ток — выше. Поэтому их возможностей с лихвой хватает и для питания процессоров, и для наиболее распространенного коннектора питания видеокарты PCI-E 8-pin. Но два PCI-E 8-pin на один шлейф с AWG18 «вешать» точно не стоит, хотя именно так поступают некоторые производители. Для полной безопасности такой конфигурации нужны более «толстые» провода 16AWG.

Флагманские видеокарты оснащаются разъемом питания — 12VHPWR и его доработанной версией 12V-2X6. Они рассчитаны на передачу до 600 Вт мощности, поэтому у проводов 18AWG в этом случае не будет никакого запаса. Как следствие, без 16AWG и для таких коннекторов не обойтись.

Как устроен 12VHPWR

Шести- и восьми контактные разъемы PCI-E используются для передачи дополнительного питания видеокартам уже многие годы. Шести контактная версия может передавать до 75 Вт мощности, восьми контактная — до 150 Вт. В случае необходимости передачи более высокой мощности на видеокарты устанавливается по два, а то и по три таких разъема.

Однако несколько таких разъемов и подключенных кабелей рядом выглядят довольно громоздко. В 2020 году организация PCI-SIG представила новый разъем — 12VHPWR. Он рассчитан на передачу до 600 Вт мощности, и при этом лишь немного больше обычного разъема PCI-E 8-pin. В старых разъемах 6-pin и 8-pin для передачи энергии используется по две и три пары контактов, соответственно. Оставшиеся контакты служат для определения того, вставлен ли кабель питания. В 12VHPWR ток передают шесть пар контактов.

Вдобавок к ним имеется еще четыре контакта согласования. Один из них сообщает о наличии карты на конце разъема (CARD_CBL_PRES#), второй — о напряжении в пределах нормы, которое присутствует на контактах питания (CARD_PWR_STABLE). Оставшиеся два контакта (Sense 0 и Sense 1) предназначены для конфигурации максимально передаваемой мощности при включении и после загрузки системы. В зависимости от них пиковая мощность, потребляемая по кабелю дополнительного питания видеокартой, может составлять 150, 300, 450 или 600 Вт.

Причины ненадежности 12VHPWR

Первыми новый разъем получили топовые видеокарты NVIDIA GeForce RTX3090 Ti. Но использовали его возможности они не полностью, ограничиваясь конфигурацией на 450 Вт. Полную версию на 600 Вт впервые получил следующий топ компании, RTX4090. И благодаря ему 12VHPWR сразу же обрел дурную славу, так как было зафиксировано множество случаев его плавления при работе.

Почему же 12VHPWR часто плавятся? По заявлениям компании NVIDIA, подобные случаи происходили у пользователей, которые не убедились в том, что коннектор вставлен в разъем до конца. Это могла быть как невнимательность со стороны самих пользователей, так и посторонний мусор в разъеме, который препятствовал полной вставке.

Другой причиной называется сильный изгиб кабеля при подключении. Из-за него происходило чрезмерное натяжение проводников, что могло привести к их частичному разрыву. Как следствие, сопротивление соединения возрастало, что вело к перегреву.

Вдобавок коннекторы кабелей некоторых производителей имели неполный охват контактных стержней. Из-за этого повышалось сопротивление в месте соединения и значительно увеличивался нагрев разъема.

На самом деле, помимо вышеназванных причин, есть еще одна. Каждый из контактов питания 12VHPWR рассчитан на максимальный ток 9.5 А. При этом в предельном рабочем режиме передаваемый по ним ток составляет чуть более 8.3 А. То есть при передаче высокой мощности разъем работает практически на максимуме своих возможностей, что не есть хорошо. Для сравнения: контакты разъема питания PCI-E 8-pin рассчитаны на предельный ток 8 А. Но даже при максимальной нагрузке на них приходится по чуть менее 4.2 А, то есть имеется практически двукратный запас. Даже если один из проводов этого разъема потеряет контакт, оставшиеся распределят его ток между собой без каких-либо негативных последствий.

В случае с 12VHPWR потеря контакта даже одного из токонесущих проводов при высокой мощности куда страшнее. Она провоцирует увеличение силы тока на оставшихся проводах до значений, превышающих максимально допустимые. Это ведет к перегреву разъема и его последующему расплавлению.

Чем отличается 12V-2X6

Разъем 12V-2X6 обладает непохожим на предшественника названием. Однако выглядит он практически аналогично и является продолжателем дела 12VHPWR с некоторыми доработками.

• Длина контактов питания увеличена с 4,2 до 4,45 мм

• Целевая точка соединения контактов питания смещена на глубину 4,1 мм с прежних 5,15 мм

• Размер гнезда для контактов согласования увеличен с 1,6 × 9,3 мм до 1,70 × 9,4 мм

• Длина контактов согласования уменьшена с 4 до 2,5 мм

Более глубокое гнездо и смещенная точка контакта должны поспособствовать более плотному соединению даже в случае не совсем до конца вставленного коннектора. Вдобавок к этому были частично изменены сигнальные режимы контактов согласования. Теперь если ни один из контактов не соединен, то питание попросту не подается. А так как контакты теперь короче и глубже, то при наполовину вставленном коннекторе видеокарта просто не включится.

Обратная совместимость

Основные физические параметры разъемов 12VHPWR и 12V-2X6 схожи, поэтому кабели одного стандарта можно вставить в разъемы другого.

Однако стоит остерегаться использовать уже упомянутые кабели 12VHPWR, у которых был выявлен неполный охват стержней. К тому же, из-за смещенной точки контакта любой из старых кабелей может иметь худшее соединение, чем изначально предназначенные для этого кабели 12V-2X6. Все это могло бы иметь меньшее значение, если бы речь шла о разъемах с большим запасом прочности по току. Однако в случае с 12VHPWR и 12V-2X6 лучше не рисковать, используя именно предназначенные для каждого из них кабели. Так вероятность появления проблем будет куда меньше.

Хотя кабели двух стандартов схожи, сами разъемы отличаются. И не из-за разной высоты контактных стержней, как можно было подумать, а из-за реализации режимов согласования. Блок питания с 12VHPWR будет подавать напряжение на разъем в любом случае, тогда как БП с нативным 12V-2X6 не будет задействовать питание, пока не получит сигнал подключения от видеокарты.

То есть для обеспечения всех преимуществ и повышенной безопасности разъема 12V-2X6 и блок, и видеокарта должны быть оснащены именно им. Но если в случае с видеокартой можно обновить режимы согласования с помощью прошивки BIOS, то среди блоков питания для полной поддержки режимов разъема 12V-2X6 придется выпускать обновлённые модели.

Блоки питания с поддержкой 12V-2X6

Первые блоки питания с поддержкой нового стандарта уже представлены несколькими производителями. В их числе Thermaltake Toughpower TF3 мощностью 1550 Вт, FSP Hydro PTM X Pro и Hydro G Pro мощностью 1200W, Silverstone DA850R мощностью 850 Вт, а также MSI MAG GL мощностью 750 и 800 Вт.

NVIDIA уже установила разъем 12V-2X6 на некоторые карты RTX4000 серии Founders Edition. Постепенно на новый разъем перейдут и другие производители карт компании. AMD в текущей серии видеокарт RX7000 все также остается верна старым разъемам PCI-E 8-pin. Новшества, представленные в разъеме 12V-2X6, должны решить прежние проблемы с нагревом и плавлением. Как показывают первые тесты, обновленный разъем действительно устойчивее предшественника при недостаточно плотной вставке.

Несмотря на все усовершенствования, разъем остается все также потенциально опасным для режимов 450 и 600 Вт, так как при высоких токах его контакты имеют малый запас прочности. При этом можно сказать, что в более щадящих режимах 150 и 300 Вт новый 12V-2X6 точно должен быть не опаснее старого доброго восьми контактного разъема питания PCI-E.

Полезные советы

Если вы выбираете блок питания с расчетом использовать его долгие годы, обратите внимание на то, чтобы у выбранной модели:

• На шлейфах питания процессора были использованы провода не менее 18AVG.

• На шлейфах питания видеокарты с одним коннектором PCI-E 8-pin или двумя коннекторами PCI-E 6-pin — провода 18AVG.

• На шлейфах питания видеокарты с двумя коннекторами PCI-E 8-pin — провода 16AVG.

• На шлейфах питания видеокарты с коннектором 12VHPWR или 12V-2X6 — провода 16AVG.

Это рекомендации безопасности. Из эстетических рекомендаций можно выделить следующие:

• Если в вашем корпусе нет места для того, чтобы скрыть лишние кабели — обратите внимание на блоки с частичной или полной модульной конструкцией.

• Для корпусов с прозрачной боковой крышкой желательно предпочесть блоки с плоскими шлейфами — их легче всего проложить скрытно для эффектного внешнего вида.

• В случае, если скрытная прокладка проводов не требуется, наиболее аккуратно будут выглядеть кабели с оплеткой.

Среди комплектующих компьютера блок питания играет особую роль. Именно он снабжает энергией все остальные компоненты ПК, позволяя им работать слажено и без сбоев. Но когда с блоком возникают проблемы, начинает страдать весь компьютер. А вместе с ним — и его пользователь. Как понять, что пришло время поменять БП?

Правильно подобранный блок питания — самый «долгоиграющий» компонент компьютерной системы. Он может без проблем пережить несколько поколений процессоров и видеокарт, продолжая исправно выполнять свою миссию по снабжению компонентов ПК электричеством.

Но не всегда пользователи выбирают модели с запасом на будущее. Да и компьютерное «железо» из поколения в поколение становится все более прожорливым. Вдобавок к этому годы не щадят даже дорогие качественные модели. Поэтому рано или поздно у любого пользователя ПК назревает вопрос: может все-таки потихоньку копить на новый блок? Рассмотрим, какие проявления могут стать причиной для этого.

Нестабильность под нагрузкой

Самый верный признак проблем с блоком питания — появление спонтанных перезагрузок, зависаний системы или «синих» экранов.

Хотя причин на это может быть много, в первую очередь стоит проверить блок питания. Как это сделать — мы рассказывали в отдельном материале.

Если виновником оказался старый блок, используемый с современным «железом», то лучшим вариантом будет его замена. Конечно, и такой БП при желании можно починить. Но отработавшая свое электроника и после ремонта может выдать неожиданные сюрпризы, в итоге приведя к неисправности таких дорогих комплектующих, как материнская плата или видеокарта. В большинстве случаев идти на такой риск нецелесообразно, и гораздо разумнее поменять блок питания на новый.

Повышенный шум

Скорость износа подшипника вентилятора БП зависит от его типа. В дешевых моделях блоков используются наиболее простые подшипники, в дорогих — более продвинутые вариации. Поэтому у первых паразитные шумы при работе могут появиться в первые год–два использования, а у вторых — только через пять, семь или даже десять лет. Чтобы избавиться от неприятных звуков, можно заменить только вентилятор БП. Но стоит иметь ввиду, что для корректной и бесшумной работы блока нужно будет поискать более-менее качественную «вертушку» с характеристиками, которые схожи со старым вентилятором.

Причина шума от старого блока питания не всегда кроется в изношенном подшипнике. Если вы заметили, что вентилятор БП в последнее время стал работать на повышенных оборотах, то, возможно, внутри устройства стали перегреваться какие-то компоненты, сбоит термодатчик или микросхема контроля вентилятора. Если заменой последнего вопрос не решится, стоит задуматься о том, чтобы приобрести новый блок на замену.

Работа на пределе мощности

Несмотря на важность блока питания в стабильной работе системы и приличный «жор» современных комплектующих, до сих пор много случаев, когда БП в сборке не уделяется должного внимания, и он берется «на сдачу». Часто в таких конфигурациях блок работает на пределе своих возможностей, тем не менее как-то справляясь со своими обязанностями.

Под нагрузкой, близкой к максимальной, электроника блока питания сильно нагревается. Поэтому заметно снижается ресурс ее работы. К тому же, это может быть одной из причин предыдущего пункта — шумной работы вентилятора.

Похожую ситуацию можно встретить, когда покупаются новые «прожорливые» компоненты, а БП остается от старой сборки. Многие блоки могут достаточно долгое время работать на пределе своей мощности, поэтому вначале проблем с ПК может и не быть. Однако под максимальной нагрузкой часто просаживается напряжение, что ведет к негативным последствиям для практически всех компонентов компьютера. Поэтому перед заменой комплектующих обязательно нужно рассчитать общее потребление новой конфигурации. Если ее пики вплотную подходят к мощности БП, указанной по линии 12 В, то блок желательно сменить. На замену нужно выбирать модель, мощность которой превышает общее потребление комплектующих на 20% или выше. Тогда такой блок не будет перегреваться, производить сильный шум, и прослужит долгое время.

Соединения и переходники

Несмотря на стабильность под нагрузкой, достаточную мощность и отсутствие явного шума, у многих сочетаний блоков питания и компьютерных комплектующих есть еще одно слабое звено — силовые соединения.

В первую очередь это касается использования различных переходников. Особенно тех, которые предназначены для конвертирования разъемов Molex или SATA в коннекторы питания для видеокарты. Единственным полностью безопасным вариантом в этом случае можно считать переходник с двух таких разъемов на один коннектор PCI-E 6-pin. Все потому, что максимальная мощность в данном случае невелика — всего 75 Вт.

А вот собирать более продвинутый PCI-E 8-pin с помощью подобной комбинации крайне нежелательно. Если видеокарта будет потреблять по такой связке мощность, близкую к полной для коннектора (150 Вт), это будет чревато чрезмерным нагревом соединений в переходнике. Что может привести к их расплавлению или даже возгоранию.

Для безопасного использования видеокарт, требующих питания 8-pin, необходимы выделенные провода от БП с соответствующими коннекторами. Если их нет, то переходники можно использовать лишь как крайнюю временную меру. Полное решение этой проблемы — только замена блока питания. Современный разъем 12VHPWR и его последователь 12V-2X6 могут предоставить видеокарте еще большее количество энергии — до 600 Вт. Если у вас карта с таким разъемом, а у блока его нет, можно использовать переходники с нескольких PCI-E 8-pin. Однако и в этом случае из соображений безопасности лучше присмотреться к современным БП, у которых подобный разъем доступен «из коробки». Особенно, если вы используете очень «прожорливую» видеокарту, вроде GeForce RTX4090.

Ошибки с комбинациями разъемов и проводов, которые приводят к их небезопасному использованию, нередко совершают и производители блоков питания. Здесь же нужно в первую очередь упомянуть главную — установку двух коннекторов PCI-E 8-pin на один шлейф с проводами с сечением 18AWG.

Если в компьютере с таким блоком установлена относительно «прохладная» видеокарта из среднего ценового сегмента, то опасаться нечего. Но при использовании топовых карт, потребление которых составляет от 300 Вт и выше, провода и соединения такой конфигурации могут заметно нагреваться. Поэтому, для беспроблемной работы системы под нагрузкой, БП в этом случае лучше сменить.

Итоги

Блок питания — один из компонентов компьютера, который не влияет на производительность системы и может использоваться долгие годы. Однако нестабильность под нагрузкой, выход на предельную мощность, повышенный шум и множество соединений через переходники влияют на стабильность работы системы негативно. А в некоторых случаях это еще и небезопасно — как для комплектующих ПК, так и для самого пользователя.

Присматривая новую модель, не забудьте учесть необходимый запас мощности и наличие всех современных разъемов в нужном количестве. В том числе — с учетом будущих апгрейдов. Тогда выбранный блок питания будет радовать вас долгие годы без необходимости замены.

Системы жидкостного охлаждения для ПК — неплохая альтернатива воздушным кулерам. По сравнению с ними СЖО способны отвести больше тепла, поэтому идеально подходят для «горячих» процессоров и видеокарт. Однако устроены такие системы заметно сложнее, чем обычное воздушное охлаждение. Из чего они состоят, и как работают?

СЖО для компьютера

Системы жидкостного охлаждения действительно могут быть более эффективными, чем башенные кулеры. Всё потому, что чисто физически вода имеет лучшую теплопроводность, чем воздух. Поэтому СЖО, у которой теплоносителя гораздо больше и которому не нужно закипать для движения по контуру, могут показывать себя лучше…но не всегда. Когда они хороши:

• Когда нужно экстренно охладить резко нагревшийся процессор. Вода быстро заберет лишнее тепло и не позволит ему сгореть;

• Когда процессор непрерывно работает на высокой частоте (например, с разгоном) в тяжелых задачах вроде 3D-моделирования, монтажа видео или сведения музыки.

Жидкостные системы охлаждения принято делить на обслуживаемые и необслуживаемые. К первым относятся в основном самосборные или кастомные модели, скомпонованные из отдельных элементов. Их в любой момент можно открыть и почистить, долить теплоноситель либо расширить контур или добавить в конструкцию какие-то детали. Необслуживаемые СЖО - это, как правило, заводские системы, где всё собрано из коробки, а замена жидкости в контуре представляется не самой простой задачей. По этой причине они более надежны с точки зрения безопасности “здесь и сейчас”.

Такие СЖО сразу проектируются так, чтобы там было попросту нечему течь. Их контур герметичен, из-за чего риск протечки сводится к минимуму. Тем не менее, они тоже текут. Это случается нечасто, но причиной тому может быть не только заводской брак, но и внешние факторы, влияющие на СЖО в процессе эксплуатации. Поэтому для заводских систем большое значение имеет гарантия.

Большинство производителей дают гарантию только на саму систему. Если она протекает по независящим от вас причинам, ее скорее всего без проблем заменят на новую. Но, если СЖО зальет другие компоненты и они выйдут из строя, стоимость их ремонта вам никто не компенсирует. Безусловную гарантию предоставляет очень небольшое число производителей. Бывает даже так, что она действует только в отношении определенных моделей, поэтому уточняйте, что называется, по месту.

Одним из недостатков систем жидкостного охлаждения принято считать необходимость регулярной замены теплоносителя. Для этого приходится разбирать весь контур, сливать оттуда жидкость, а потом заливать свежую, стравливая попутно из системы воздух. Умельцы проводят такие манипуляции в домашних условиях, но для простых пользователей существуют специальные сервисные центры.

Если СЖО необслуживаемая, то замена жидкости в ней может быть сопряжена с определёнными трудностями. Например, вы рискуете потерять гарантию либо нарушить герметичность всего контура, и тогда протечки не избежать. Известна масса случаев, когда люди пользовались такими системами без обслуживания и горя не знали. Но со временем теплоноситель неизменно теряет свои свойства, а всем механизмам начинает требоваться смазка. В результате СЖО может завоздушиться, начать хуже охлаждать процессор, а осадок, выпадающий со временем, - забивать каналы. Но вернемся к устройству СЖО

Водоблок

Небольшой металлический блок. Устанавливается на охлаждаемую поверхность и используется для поглощения тепла с нее. Чаще всего такой поверхностью служит крышка центрального или графического процессора, реже — оперативная память, часть материнской платы или платы видеокарты.

Снизу водоблок имеет подошву, выполненную из меди или алюминия. Именно она служит для передачи тепла с поверхности крышки чипа или платы.

С обратной стороны подошвы внутри водоблока находится полость. Через нее проходит поглощающая тепло жидкость. Иногда эта сторона бывает ровной, но у основной массы водоблоков для увеличения площади контакта с жидкостью используется поверхность с микроканалами различных видов: ребрами, «змейками», «иголками», и т.д.

Ввод и вывод охлаждающей жидкости в водоблок осуществляется с помощью специальных отверстий, к которым подключаются трубки или шланги.

Помпа

Это миниатюрный насос, в основе которого лежит электрический мотор малой мощности. Благодаря помпе жидкость внутри контура СЖО приходит в движение.

Помпа равномерно «прокачивает» жидкость через водоблок, позволяя ей забирать тепло и переносить его к радиатору. У необслуживаемых СЖО помпа обычно объединена с водоблоком. А у обслуживаемых систем она нередко находится в одном корпусе со следующим компонентом — резервуаром.

Резервуар

Резервуар, или расширительный бак — элемент многих обслуживаемых систем жидкостного охлаждения. С его помощью в контур заливается жидкость, а также устраняется оставшийся в нем воздух. Вдобавок к этому резервуар компенсирует небольшое расширение жидкости, которое может возникнуть при ее сильном нагреве. Таким образом он уберегает от повышенного давления все компоненты СЖО. В первую очередь — чувствительные к нему шланги, трубки и места их соединений. В обслуживаемых СЖО с помощью резервуара можно визуально следить за количеством жидкости, при необходимости доливая ее. В необслуживаемых СЖО жидкость залита уже с завода, а шланги подобраны с учетом ее возможного теплового расширения. Поэтому отдельных резервуаров в них нет.

Радиатор

Радиатор осуществляет рассеивание тепла, которое передается ему вместе с движением жидкости от водоблока. Для этого он оснащается вентиляторами — одним или несколькими, в зависимости от размеров.

Если заглянуть внутрь радиатора, мы увидим теплотрубку, которая «змейкой» огибает его внутреннее пространство. Для повышения эффективности рассеивания на нее нанизано множество мелких металлических ребер. При движении жидкости по трубке тепло с ребер уносится вместе с потоком воздуха от вентиляторов.

Охлаждающая жидкость

За перенос тепла в контуре СЖО отвечает жидкий теплоноситель (что и следует из ее названия). Основной объем этой жидкости составляет обычная дистиллированная вода. Но часто в ней содержатся и различные добавки-присадки. Одни из присадок призваны защитить элементы системы охлаждения от коррозии. Другие — не допустить появления в контуре различных микроорганизмов и плесени. А для эффектного вида движущейся жидкости в прозрачных трубках или шлангах вдобавок к присадкам используются и красители.

Шланги и трубки

Шланги и трубки — два вида полых соединительных элементов, по которым в СЖО движется жидкость. Шланги делают из поливинилхлорида или резины. Из-за этого они гибкие и довольно мягкие. Поэтому могут использоваться как в необслуживаемой, так и в обслуживаемой системе охлаждения.

Трубки создаются из пластика или акрила, являются достаточно твердыми и имеют ограниченную гибкость. Именно за счет этих характеристик они могут придать СЖО более эффектный и аккуратный вид, чем шланги. Но из-за устойчивости к изгибам и деформации трубки встречаются лишь в обслуживаемых системах охлаждения — ведь только их пользователь может доработать «под себя».

Фитинги

Чтобы связать компоненты СЖО, шланги и трубки подключаются к ним с помощью резьбовых металлических креплений — фитингов. У готовых систем они обычно бывают прямыми или имеют угол в 90°. Для обслуживаемых СЖО в силу их широких возможностей по кастомизации различных форм фитингов существует намного больше.

Внутри фитинг устроен достаточно просто. Для шланга он обеспечивает герметичность соединения за счет его сдавливания и плотного прижима к своему металлическому корпусу. Разновидности для трубок схожи — с той разницей, что между трубкой и корпусом фитинга для герметичности дополнительно используются резиновые кольца.

Как работает СЖО

При включении компьютера на вентиляторы СЖО и е помпу подается питание. Помпа начинает прокачивать жидкость, приводя ее в движение во всем контуре.

При проходе через водоблок жидкость забирает с собой тепло от его подошвы. Затем жидкость попадает в радиатор, где при движении по теплотрубке передает собранное тепло ей и нанизанным металлическим ребрам. Вентиляторы продувают эту конструкцию, и тепло покидает радиатор вместе с движущимся воздухом.

Остывшая жидкость вновь возвращается в помпу, и после этого раз за разом повторяет свой путь. Если используется обслуживаемая СЖО с резервуаром, жидкость по пути от радиатора к помпе проходит и через него. Там сбрасывается лишнее давление и пузырьки воздуха, которые могли остаться в системе после заливки жидкости.

Что лучше: кулер или СЖО

Но обслужить систему - это полбеды. Иногда гораздо сложнее добиться от них результата, превосходящего кулеры. Если ваша цель - снизить температуру процессора с 80 градусов до 65, а заодно украсить внутрянку своего компьютера, никаких проблем. Берите заводскую СЖО с двумя-тремя секциями, устанавливайте её внутрь ПК и радуйтесь. Но, если вы ищете средство охлаждения для оверклокнутого Threadripper или Ryzen с поддержкой PBO (Precision Boost Overdrive), которые умеют разгоняться автоматически, перед вами стоит сложная задача по выбору правильной системы.

Температура процессора с СЖО в среднем на 12-14 градусов ниже, чем при использовании кулера. Но что это даёт?

Использовать односекционные СЖО с радиатором 120 мм смысла нет вообще никакого. Тут неважен даже производитель, конкретная модель и частота и толщина оребрения. 240-е версии при прочих равных лучше справятся с охлаждением, но какой-нибудь суперкулер вроде Noctua NH-D15 или его аналог в лице “серебряной стрелы” может оказаться даже лучше. Это хорошо видно на таблице ниже:

Вывод

При выборе системы жидкостного охлаждения (СЖО) для процессора каждый пользователь должен учитывать ряд факторов, которые могут значительно повлиять на эффективность охлаждения, надежность и соответствие его специфическим требованиям.

1. Потребности в охлаждении

Первый и, пожалуй, самый важный аспект — это понимание своих потребностей. Разные пользователи имеют разные подходы к использованию своих систем:

- Геймеры: Игра на высоких настройках графики может вызывать значительное тепловыделение. Для таких пользователей важна высокая производительность охлаждения.

- Оверклокеры: Те, кто занимается оверклокингом, стремятся максимально увеличить производительность своего процессора, что также приводит к повышению температуры. В этом случае необходима более мощная система охлаждения.

- Обычные пользователи: Для тех, кто использует ПК для офисной работы или серфинга в интернете, стандартное воздушное охлаждение может быть вполне достаточным.

2. Совместимость

При выборе СЖО необходимо учитывать совместимость с материнской платой и корпусом. Некоторые СЖО требуют специфического места для установки радиатора или могут быть несовместимыми с определенными сокетами процессоров. Важно заранее проверить спецификации и размеры.

3. Производительность и уровень шума

От разных моделей СЖО может существенно отличаться как производительность, так и уровень шума. Более мощные модели могут быть более шумными, что важно для пользователей, ценящих тишину в работе. Баланс между эффективностью охлаждения и уровнем шума — еще один важный аспект выбора.

4. Упрощение установки

Некоторые СЖО имеют усложнённые механизмы установки, что может пугать менее опытных пользователей. Другие системы могут иметь удобные крепления и простую инструкцию. Выбор СЖО с легкой установкой — важный фактор для пользователей, которые не хотят сталкиваться с трудностями при сборке.

5. Долговечность и уход

Жидкостные системы охлаждения могут потребовать периодического обслуживания, включая доливку жидкости или замену компонентов. Некоторые пользователи могут считать это дополнительным негативным аспектом, тогда как другие могут ценить долгосрочные преимущества, которые дает СЖО в плане охлаждения.

6. Цена

Рынок предлагает широкий спектр ценовых категорий для СЖО. От бюджетных моделей до высококлассных систем — выбор зависит от финансовых возможностей пользователя и его приоритетов в отношении охлаждения. Объективная оценка соотношения цены и качества — это важный шаг, позволяющий сделать правильный выбор.

Несмотря на многообразие моделей и технологий, выбор СЖО для процессора — это вопрос личных предпочтений и требований. Пользователь должен четко понимать свои нужды, оценивать совместимость с уже имеющимися компонентами, учитывать уровень шума и долговечность, а также готовность заниматься обслуживанием системы. Все эти факторы помогут сделать обоснованный выбор, который обеспечит надежное и эффективное охлаждение процессора в нужных условиях.

Реальное тепловыделение современных процессоров уже давно перестало соответствовать величинам TDP, указываемым их производителями. При этом в официальных характеристиках оно далеко не всегда указывается, что запутывает пользователя и может стать причиной выбора недостаточно эффективной системы охлаждения. Рассмотрим данные о тепловыделении актуальных процессоров Intel и AMD.

Для каждой модели в таблице будут указаны два значения мощности. Первое — это Thermal Design Power или Power Limit 1 (TDP/PL1). Для процессоров Intel с 12 поколения Core используется аналогичное значение Processor Base Power (PBP). Это число указывает, сколько тепла будет рассеивать процессор, работающий на своих базовых частотах. Именно его чаще всего используют в маркетинговых материалах обе компании — и Intel, и AMD.

Однако на деле TDP современных моделей — это некий сферический конь в вакууме. Дело в том, что современные процессоры практически никогда не работают на базовых частотах, так как используют вместо них ускоренные частоты турбо-режима. И при такой работе потребление у них совсем другое, отличающееся от базового в большую сторону.

Второе значение в таблице показывает тепловыделение на частотах турбо-режима — это Power Limit 2 (PL2). У процессоров Intel Core 12 поколения и более новых оно официально называется Maximum Turbo Power (MTP), а у AMD Ryzen иногда упоминается как Package Power Tracking (PTP). Именно на него нужно ориентироваться при выборе системы охлаждения для определенной модели ЦП, причем лучше брать ее с небольшим запасом. К примеру, если ваш процессор в пике выделяет 154 Вт — выбирайте из систем охлаждения, у которых рассеиваемая мощность хотя бы немного выше этого значения.

В отношении процессоров, поддерживающих разгон, стоит помнить: указанные цифры — это лимиты по умолчанию. Для достижения более эффективного разгона их можно увеличить в BIOS материнской платы, но тогда и система охлаждения понадобится соответствующая новому значению. К разгоняемым процессорам относятся все модели AMD Ryzen, а также процессоры Intel Core K-серии.

Intel Core 15 поколения (Arrow Lake)

Arrow Lake — кодовое название процессоров Core Ultra Series 2, разработанных Intel и выпущенных 24 октября 2024 года. Он является продолжением Meteor Lake , в котором Intel перешла от монолитного кремния к дезагрегированной конструкции MCM. Meteor Lake был ограничен мобильным выпуском, в то время как Arrow Lake включает как процессоры для настольных ПК с разъемами, так и мобильные процессоры.

Intel Core 14 поколения (Raptor Lake Refresh)

Raptor Lake — кодовое название Intel для 13-го и 14-го поколений процессоров Intel Core , основанных на гибридной архитектуре , использующих производительные ядра Raptor Cove и эффективные ядра Gracemont. Как и Alder Lake , Raptor Lake изготавливается с использованием процесса Intel 7 компании Intel. Raptor Lake имеет до 24 ядер (8 производительных ядер плюс 16 эффективных ядер) и 32 потока и совместим с сокетами систем Alder Lake ( LGA 1700 , BGA 1744, BGA 1964). Как и предыдущие поколения, процессоры Raptor Lake также нуждаются в сопутствующих чипсетах . Процессоры Raptor Lake страдают от проблем с постоянным повреждением из-за повышенного напряжения и уязвимой схемы, что приводит к нестабильности. Intel утверждает, что эти проблемы были исправлены в последних исправлениях микрокода, для чего требуется обновление BIOS материнской платы.

Intel Core 13 поколения (Raptor Lake)

Intel Core 12 поколения (Alder Lake)

Alder Lake — кодовое название Intel для 12-го поколения процессоров Intel Core , основанных на гибридной архитектуре , использующей производительные ядра Golden Cove и эффективные ядра Gracemont . Он изготавливается с использованием технологического процесса Intel 7 от Intel, ранее известного как Intel 10 нм Enhanced SuperFin (10ESF). 10ESF имеет прирост производительности на 10–15 % по сравнению с 10SF, используемым в мобильных процессорах Tiger Lake . Intel официально анонсировала процессоры Intel Core 12-го поколения 27 октября 2021 года, [мобильные процессоры и процессоры для настольных ПК, не относящиеся к серии K, 4 января 2022 года, серии Alder Lake-P и -U 23 февраля 2022 года, и серию Alder Lake-HX 10 мая 2022 года.

Intel Core 11 поколения (Rocket Lake)

Rocket Lake — кодовое название Intel для микропроцессоров Core 11-го поколения . Выпущенный 30 марта 2021 года, он основан на новой микроархитектуре Cypress Cove , варианте Sunny Cove (используемой в мобильных процессорах Intel Ice Lake ), портированном на 14-нм техпроцесс Intel . Ядра Rocket Lake содержат значительно больше транзисторов , чем ядра Comet Lake, полученные из Skylake .

Rocket Lake имеет тот же разъем LGA 1200 и совместимость с чипсетом серии 400, что и Comet Lake , за исключением чипсетов H410 и B460. Он также сопровождается новыми чипсетами серии 500. Rocket Lake имеет до восьми ядер, по сравнению с 10 ядрами для Comet Lake. Он оснащен графикой Intel Xe и поддержкой PCIe 4.0. Только один диск M.2 поддерживается в режиме PCIe 4.0, в то время как все остальные подключены через PCIe 3.0.

Intel официально запустила семейство настольных ПК Rocket Lake 16 марта 2021 года, продажи начнутся 30 марта. Core i3 11-го поколения, а также процессоры Pentium Gold и Celeron на базе Rocket Lake не были включены в более дорогие модели; вместо этого Intel выпустила обновленные модели для процессоров Comet Lake Core i3 и Pentium Gold. Эти процессоры имеют те же характеристики, что и их оригинальные детали, хотя и с частотой на 100 МГц выше, а последняя цифра их номеров моделей изменилась с нуля на пять. Intel также выпустила процессоры Tiger Lake как часть линейки 11-го поколения на рынке настольных ПК/ NUC и планшетов. Такие процессоры имеют новый суффикс B в названиях моделей.

Intel Core 10 поколения (Comet Lake)

Comet Lake — кодовое название процессоров Core 10-го поколения от Intel . Они производятся с использованием третьей ревизии 14-нм техпроцесса Skylake от Intel, пришедшей на смену семействам мобильных процессоров серии U Whiskey Lake и настольных процессоров Coffee Lake . Intel анонсировала маломощные мобильные процессоры Comet Lake-U 21 августа 2019 г., мобильные процессоры серии H 2 апреля 2020 г., настольные процессоры Comet Lake-S 30 апреля 2020 г., и процессоры серии Xeon W-1200 для рабочих станций 13 мая 2020 г. Процессоры Comet Lake и 10-нм процессоры Ice Lake вместе называются семейством Intel «10-го поколения Core». В марте 2021 года Intel официально выпустила процессоры Comet Lake-Refresh Core i3 и Pentium в тот же день, что и 11-е поколение Core Rocket Lake. Маломощные мобильные процессоры Comet Lake-U Core и Celeron 5205U были сняты с производства 7 июля 2021 года.

AMD Ryzen 9000 (Zen 5)

Zen 5 ( «Нирвана» ) — название микроархитектуры ЦП от AMD , которая будет представлена в их дорожной карте в мае 2022 года, запущена для мобильных устройств в июле 2024 года и для настольных компьютеров в августе 2024 года. Она является преемницей Zen 4 и в настоящее время производится по процессу N4P компании TSMC . Также планируется производить Zen 5 по процессу N3E .

Микроархитектура Zen 5 лежит в основе процессоров для настольных ПК серии Ryzen 9000 (кодовое название «Granite Ridge»), серверных процессоров Epyc 9005 (кодовое название «Turin») и тонких и легких мобильных процессоров Ryzen AI 300 (кодовое название «Strix Point»).

AMD Ryzen 8000 (Zen 4)

Zen 4 — это название микроархитектуры ЦП , разработанной AMD и выпущенной 27 сентября 2022 года. Она является преемницей Zen 3 и использует процесс N6 от TSMC для кристаллов ввода-вывода, процесс N5 для ПЗС и процесс N4 для APU. Zen 4 используется в высокопроизводительных настольных процессорах Ryzen 7000 (кодовое название «Raphael»), массовых настольных APU серии Ryzen 8000G (кодовое название «Phoenix»), а также процессорах HEDT и рабочих станций серии Ryzen Threadripper 7000 (кодовое название «Storm Peak»). Он также используется в экстремальных мобильных процессорах (кодовое название «Dragon Range»), тонких и легких мобильных процессорах (кодовые названия «Phoenix» и «Hawk Point»), а также в серверных процессорах EPYC 8004/9004 (кодовые названия «Siena», «Genoa» и «Bergamo»).

AMD Ryzen 7000 (Zen 4)

AMD Ryzen 5000 (Zen 3)

Zen 3 — название микроархитектуры ЦП от AMD , выпущенной 5 ноября 2020 года. Она является преемницей Zen 2 и использует 7-нм техпроцесс TSMC для чиплетов и 14-нм техпроцесс GlobalFoundries для кристалла ввода-вывода на серверных чипах и 12-нм техпроцесс для настольных чипов.

AMD Ryzen 4000 (Zen 2)

AMD Ryzen 4000 построены на 7-нанометровой архитектуре Zen 2, которая позволила увеличить общее количество ядер и потоков и обеспечила более высокую производительность IPC и высокие тактовые частоты.

AMD Ryzen 3000 (Zen 2)

Zen 2 — это микроархитектура процессора компьютера от AMD . Она является преемницей микроархитектур Zen и Zen+ от AMD и производится на 7 нм узле MOSFET от TSMC . Микроархитектура лежит в основе третьего поколения процессоров Ryzen , известных как Ryzen 3000 для основных настольных чипов (кодовое название «Matisse»)
